A42Y-160/320C型高压全启式安全阀适用于工作温度≤200℃的空气、氮氢混合气等介质的设备和管路上。A42Y-160P/R、A42Y-320P/R型高压全启式安全阀适用于工作温度≤200℃有腐蚀性气体的设备和管路上，作为超压保护装置。高压全启式安全阀连接法兰按JB/T2769-92的标准。
 |
 |
|---|---|

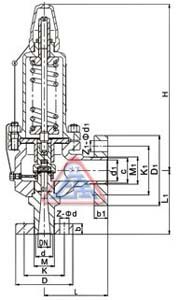

| A42Y高压全启式安全阀 | A42Y高压全启式安全阀 (外形结构尺寸) |
| NO | 零件名称 | 材料 |
|---|---|---|
| 1 | 阀体 | WCB |
| 2 | 阀座 | ZG2Cr13 |
| 3 | 调节圈 | ZG2Cr13 |
| 4 | 阀瓣 | 2Cr13 |
| 5 | 导向套 | 2Cr13 |
| 6 | 阀盖 | ZG230-450 |
| 7 | 弹簧 | 50CrVA |
| 8 | 阀杆 | 2Cr13 |
| 9 | 扳手 | ZG200-400 |
| 10 | 调整螺杆 | 45 |
| 11 | 保护罩 | ZG200-400 |
| / | 密封面材料 | "H"堆焊D507,"Y"堆焊Co基硬质合金 |
| 型号 | 通径 DN | do | d | M | D | K | Z-φd | b | d1 | C | M1 | D1 | K1 | Z1-φd | b1 | L | L1 | ≈H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A42Y-160 | 15 | 8 | 20 | M24×2 | 95 | 60 | 3-18 | 20 | 29 | 37 | M42×2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 263 |
| 20 | 10 | 27 | M33×2 | 105 | 68 | 3-18 | 20 | 29 | 37 | M42×2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 263 | |
| 25 | 12 | 28 | M33×2 | 105 | 68 | 3-18 | 20 | 40 | 47 | M52×2 | 165 | 115 | 6-26 | 28 | 130 | 135 | 314 | |
| 32 | 15 | 37 | M42×2 | 115 | 80 | 4-18 | 22 | 50 | 59 | M64×3 | 165 | 115 | 6-26 | 32 | 150 | 150 | 390 | |
| 40 | 20 | 47 | M52×2 | 165 | 115 | 6-26 | 28 | 65 | 74 | M80×3 | 200 | 145 | 6-29 | 40 | 180 | 165 | 495 | |
| 50 | 25 | 59 | M64×3 | 165 | 115 | 6-26 | 32 | 80 | 94 | M100×3 | 225 | 170 | 6-33 | 45 | 190 | 190 | 510 | |
| A42Y-320 | 15 | 8 | 27 | M33×2 | 105 | 68 | 3-18 | 20 | 29 | 37 | M42×2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 263 |
| 20 | 10 | 32 | M36×2 | 110 | 75 | 3-18 | 22 | 29 | 37 | M42×2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 263 | |
| 25 | 12 | 35 | M42×2 | 115 | 80 | 4-18 | 22 | 40 | 47 | M52×2 | 165 | 115 | 6-26 | 28 | 130 | 135 | 314 | |
| 32 | 14 | 41 | M48×2 | 135 | 95 | 4-22 | 25 | 50 | 59 | M64×3 | 165 | 115 | 6-26 | 32 | 150 | 150 | 390 | |
| 40 | 18 | 58 | M64×3 | 165 | 115 | 6-26 | 32 | 65 | 74 | M80×3 | 200 | 145 | 6-29 | 40 | 180 | 165 | 495 | |
| 50 | 23 | 70 | M80×3 | 200 | 145 | 6-29 | 40 | 80 | 94 | M100×3 | 225 | 170 | 6-33 | 45 | 190 | 190 | 510 | |
| A42Y-400 | 32 | 15 | 41 | M48×2 | 135 | 95 | 4-22 | 25 | 50 | 59 | M64×3 | 165 | 115 | 6-26 | 32 | 150 | 150 | 397 |
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的高压全启式安全阀产品型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
