Z973X/H电动浆液闸阀

一、电动浆液闸阀 产品概述

精欧公司的Z973X/H电动浆液闸阀在经营与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点。不断提高产品的科技含量,从一些技术细节着手,完善了电动浆液闸阀的综合性能。电动浆液闸阀具有刚性好,流阻系数小、设计合理、结构紧凑,通道流畅等优点,密封可靠、操作轻便灵活。电动浆液闸阀广泛用于化工,煤炭,制糖,污水,造纸等到领域,是一种理想的密封阀门。电动浆液闸阀适合于造纸行业在管道上作调节和节流使用。
电动浆液闸阀采用全圆形的通道设计,刀板底端加工成刀刃,光洁度高,保证良好的密封性。在刀板上端安装有硬聚四氟乙烯、刮泥器,可防止粉尘砂砾等擦伤性物质进入填料盒。聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在电动浆液阀的进口端,可防止颗粒物料直接冲刷在密封上,从而可改善的工作条件,延长寿命。根据需要,可在阀体四周设置多个冲刷口,直接用空气、蒸汽或水进行冲刷,防止沉淀物逐渐堆积,对于输入困难的流体特别适用。该阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善、便于维修、使用寿命长。电动浆液闸阀广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工条件苛刻的环境条件下。

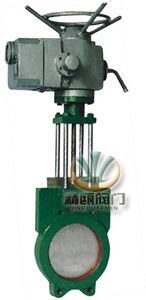

电动浆液闸阀 电动浆液闸阀
电动浆液闸阀 电动浆液闸阀

二、电动浆液闸阀 产品特点

1、采用对夹式结构,体积小,重量轻。
2、完全敞开的通道,可以防止介质在阀内沉积。
3、新研制的U型封存圈,可发保证阀门的良好密封性。
4、闸板的外密封 性,则是通过嵌在阀体内只有弹性的密封条来实现,并可借助f螺钉,压板进行调整。
5、流阻小。
6、安慰装维修方便。

三、电动浆液闸阀 主要零件材料

阀体 灰铸铁
闸板 铬镍钛不锈钢
阀体密封圈 合成橡胶或聚四氟乙烯
阀杆 铬不锈钢
支架 碳素钢
填料 聚四氟乙烯

四、电动浆液闸阀 主要设计标准

设计制造 结构长度 法兰连接尺寸 阀门检查和试验
JB/T 8691-98 GB/T 15188.2-94 GB/T 9113-2000 GB/T 13927-92

五、电动浆液闸阀 主要性能规范

公称压力(MPa) 密封试验 壳体试验 工作温度(℃) 适用介质
0.6MPa 0.66MPa 0.9MPa -10℃~120℃ 泥浆、煤渣、纸浆、粮浆、粒状物、糊剂等介质
1.0MPa 1.5MPa 1.5MPa

六、电动浆液闸阀 主要外形尺寸

口径(mm) 结构长度(mm) 外径(mm) 中心孔(mm) 中心高度(mm)
0.6MPa 1.0MPa
50 48 48 125 100 600
65 48 48 145 120 670
80 50 50 160 135 680
100 50 50 180 155 700
125 50 50 210 185 720
150 60 60 240 210 790
200 60 60 295 265 850
250 70 70 350 320 1100
300 70 80 400 368 1180
350 80 90 460 428 1280
400 80 120 515 482 1460
450 90 120 565 532 1600
500 90 130 620 585 1800
600 140 140 725 685 2100
700 140 140 840 800 2300
800 190 190 950 905 2500
900 203 203 1050 1005 2700
1000 216 216 1160 1115 2900
1200 254 254 1380 1325 3400

七、电动浆液闸阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式(开关型,调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!

精欧公司专业生产电动浆液闸阀系列产品,欢迎来电咨询电动浆料闸阀产品详细信息.我们将竭诚为您提供优质的服务!
