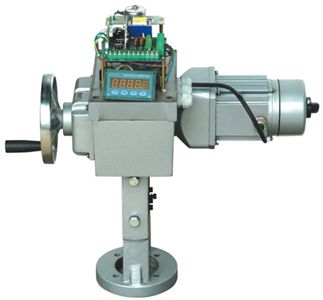

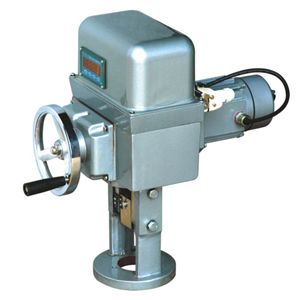

DKZ、ZKZ直行程电动执行器，是DDZ电动单元组合仪表中的执行单元之一，DKZ、ZKZ直行程电动执行器与ZPE型伺服放大器组合接受统一的0-10mA(或4-20mA)的标准信号，将电流信号转变成相对应的直线位移，自动操纵调节阀门，完成自动调节任务。DKZ、ZKZ直行程电动执行器配用DFD电动操作器可实现调节系统手动，自动无扰动切换。
 |
 |
|---|---|
| DKZ、ZKZ直行程电动执行器 | DKZ、ZKZ直行程电动执行器 |
| 反馈信号 | 4-20mA D.C或0-10mA D.C |
|---|---|
| 输入电阻 | Ⅲ250Ω Ⅱ200Ω |
| 输入通道 | 3个 |
| 电源电压 | 220V +10%/-15% 50HZ±1% |
| 使用环境温度 | -25～＋70℃ |
| 使用环境湿度 | ≤95℃ |
DKZ型直行程执行机构
| 型号 | DKZ-310/310C | DKZ-410/410C | DKZ-510/510C | DKZ-610/610C | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 推力N | 4000 | 6400 | 16000 | 25000 | ||||||||||||
| 行程 | 10 | 16 | 25 | 30 | 18 | 30 | 40 | 60 | 30 | 50 | 60 | 100 | 30 | 50 | 60 | 100 |
| 全行程时间 | 8 | 12.5 | 20 | 24 | 15 | 24 | 30 | 48 | 16 | 30 | 40 | 60 | 16 | 30 | 40 | 60 |
ZKZ型直行程执行机构
| 型号 | ZKZ-310C/310CX | ZKZ-410C/410CX | ZKZ-510C/510CX | ZKZ-610C/610CX | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 推力N | 4000 | 6400 | 16000 | 25000 | ||||||||||||
| 行程 | 10 | 16 | 25 | 30 | 18 | 30 | 40 | 60 | 30 | 50 | 60 | 100 | 30 | 50 | 60 | 100 |
| 全行程时间 | 8 | 12.5 | 20 | 24 | 15 | 24 | 30 | 48 | 16 | 30 | 40 | 60 | 16 | 30 | 40 | 60 |
