手动衬胶蝶阀

一、手动衬胶蝶阀 产品概述

本公司的手动衬胶蝶阀是由衬胶蝶阀和碳钢或不锈钢衬胶阀板、阀杆构成。手动衬胶蝶阀适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。手动衬胶蝶阀其主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀,使用寿命长等特点。

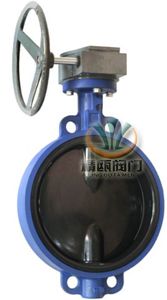

 手动衬胶蝶阀(对夹式衬胶蝶阀)

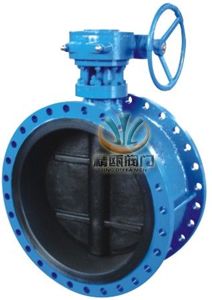

手动衬胶蝶阀(法兰式衬胶蝶阀) 手动衬胶蝶阀(对夹式衬胶蝶阀)

二、手动衬胶蝶阀 采用标准

设计标准 GB/T2238-1989
法兰连接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-1992;JB/T9092-1999

三、手动衬胶蝶阀 主要技术参数

公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

四、手动衬胶蝶阀 主要零件材料

零件名称 材料
阀体 球墨铸铁、铸钢、合金钢、不锈钢
蝶板 铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O

五、手动衬胶蝶阀 蝶阀密封材料选用和适用温度

材料品种 氯丁橡胶 丁晴橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶
代号 X或or J XA或or JA XB或or JB XC、JC或or F XD或or JD XE或or JE
耐更高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃
耐更低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃
适用工作温度 ≤65℃ ≤80℃ ≤120℃ ≤200℃ ≤200℃ ≤180℃

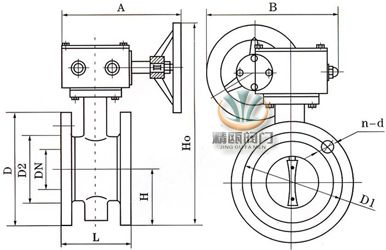

六、手动衬胶蝶阀 主要外形结构图

衬胶蝶阀 尺寸图
衬胶蝶阀 尺寸图

七、手动衬胶蝶阀 主要外形连接尺寸

(1)、对夹式衬胶蝶阀

公称通径 结构长度 外形尺寸(参考值) 连接尺寸(标准值)
0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d
50 2 43 63 306 180 200 110 4-14 125 4-18 125 4-18
65 21/2 46 70 321 180 200 130 4-14 145 4-18 145 4-18
80 3 46 83 346 180 200 150 4-18 160 8-18 160 8-18
100 4 52 105 387 180 200 170 4-18 180 8-18 180 8-18
125 5 56 115 411 180 200 200 8-18 210 8-18 210 8-18
150 6 56 137 447 270 280 225 8-18 240 8-22 240 8-22
200 8 60 164 572 270 280 280 8-18 295 8-22 295 12-22
250 10 68 206 646 270 280 335 12-18 350 12-22 355 12-26
300 12 78 230 738 380 420 395 12-22 400 12-22 410 12-26
350 14 78 248 761 380 420 445 12-22 460 16-22 470 16-26
400 16 102 289 877 450 470 495 16-22 515 16-26 525 16-30
450 18 114 320 938 480 490 550 16-22 565 20-26 585 20-30
500 20 127 343 993 480 490 600 20-22 620 20-26 650 20-33
600 24 154 413 1131 480 490 705 20-26 725 20-30 770 20-36
700 28 165 478 1476 640 660 810 24-26 840 24-30 840 24-36
800 32 190 525 1533 640 660 920 24-30 950 24-33 950 24-39
900 36 203 585 1655 750 860 1020 24-30 1050 28-33 1050 28-39
1000 40 216 640 1765 850 900 1120 28-30 1160 28-36 1170 28-42
1200 48 254 755 1995 850 900 1340 32-33 1380 32-39 1390 32-48
1400 56 279 910 2310 1000 925 1560 36-36 1590 36-42 1590 36-48
1600 64 318 1030 2595 1000 925 1760 40-36 1820 40-48 1820 40-56
1800 72 356 1140 2810 1100 980 1970 44-39 2020 44-48 2020 4-56
2000 80 406 1250 3100 1100 980 2180 48-42 2230 48-48 2230 48-62

(2)、法兰式衬胶蝶阀

公称通径 长度 外形尺寸 连接尺寸
0.6MPa 1.0MPa 1.6MPa
mm L H H0 A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 108 63 306 180 200 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
65 112 70 321 180 200 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 114 83 346 180 200 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 127 105 387 180 200 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 140 115 411 180 200 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18
150 140 137 447 270 280 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
200 152 164 572 270 280 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22
250 250 206 646 270 280 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 270 230 738 380 420 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
350 290 248 761 380 420 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
400 310 289 877 450 470 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
450 330 320 938 480 490 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
500 350 343 993 480 490 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33
600 390 413 1131 480 490 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
700 430 478 1476 640 660 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36
800 470 525 1533 640 660 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
900 510 585 1655 750 860 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 550 640 1765 850 900 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42
1200 630 755 1995 850 900 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48

八、手动衬胶蝶阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产手动衬胶蝶阀系列产品,欢迎来电咨询法兰式衬胶蝶阀产品详细信息.我们将竭诚为您提供优质的服务!
