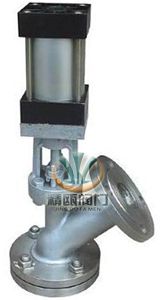

FL641H气动放料阀

一、气动放料阀 产品概述

精欧公司的FL641F气动放料阀性能与用途:操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。 FL641F气动放料阀结构主要由阀体,阀瓣,密封圈,阀杆,支架,阀压盖,手轮,法兰,螺母,定位螺钉等零件。FL641F气动放料阀在管道中一般应当水平安装。

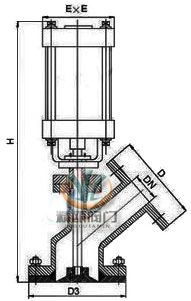

FL641H气动放料阀 FL641H气动放料阀 (结构图)
FL641H气动放料阀 FL641H气动放料阀 (结构图)

二、气动放料阀 产品特点

(一)、FL641F气动放料阀适用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的更低用温度为-29℃,更高温度为425℃)。使用介质如颗粒、油品、纸浆、二氧化碳、气(不锈钢材质的更低使用温度为-100℃,更高使用温度为232℃)。严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度>150℃浓度>30%)。
(二)、不锈钢的一般工作温度:≤150℃
(三)、压力范围:0.6~2.5MPa
(四)、通径范围:25~250mm
气动放料阀主要用于反应器,储罐和其它容器的底部排料,借助于阀门底部法兰焊接于储罐和其它容器的底 部,因此消除工艺介质通常在容器出口的残留现象。上展式放料阀阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。

三、气动放料阀 主要技术参数

压力 工作温度 适用介质
公称压力 1.6 上密封试验 ≤175℃ 水、颗粒、油品等
壳体试验 2.4 高压密封试验

四、气动放料阀 主要零件材料

零件名称 ZGICr18Ni9Tit系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12M02Ti系列 ZG00Cr17Ni14M02系列 WCB系列
阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB
阀杆 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB
阀瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

五、气动放料阀 主要连接尺寸

口径 上展式 下展式
D D3 H D0 D D3 H D0
25 115 115 270 160 115 135 225 160
32 135 135 285 160 135 145 300 160
40 145 145 355 180 145 160 340 180
50 160 160 370 180 160 180 345 180
65 180 180 465 220 180 195 425 220
80 195 195 480 250 195 215 445 250
100 215 215 590 280 215 260 535 280
125 245 245 730 300 245 280 585 300
150 280 280 775 320 280 330 665 320

六、气动放料阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的FL641H气动放料阀产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产FL641H气动放料阀系列产品,欢迎来电咨询FL641H气动放料阀产品详细信息,我们将竭诚为您提供优质服务!
