YZ11X支管减压阀,直接作用膜片式减压阀

一、支管减压阀 产品概述

本厂经营的YZ11X支管减压阀,直接作用膜片式减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。YZ11X支管减压阀,直接作用膜片式减压阀用于支管减压,可使供水压力分配更加均衡,避免部分供水超压,优化高层建筑给水分区。YZ11X支管减压阀,直接作用膜片式减压阀可代替分区调频变速水泵,在消防给水系统上可代替分区水泵,用于家用给水系统,可保护所有的水龙头和其它水器具。

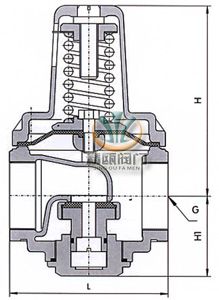

YZ11X支管减压阀 YZ11X支管减压阀 (结构尺寸图)

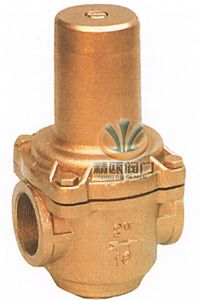

YZ11X支管减压阀 YZ11X支管减压阀 (结构尺寸图)

二、支管减压阀 产品特点

采用直接作用隔膜式结构,内部结构非常简单,无卡阻,性能可靠,经久耐用。
耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。
出口压力精密可调,在一般场合下,可以认为出口压力不受进口压力的影响(出口压力的变化量是△P1的8%)。
极佳的水力特性,压力损失小,减压比可达成10:1以上。
可满足多种减压要求,特别适用于支管减压系统。

三、支管减压阀 工作原理

支管减压阀出口压力作用在隔膜底面和阀瓣底面,当它超过弹簧设定值时,压缩弹簧,使阀瓣关闭。只要下游无水流动,出口压力将基本保持在设定值(其变化量仅为入口压力变化量的8%);当下游用水时,出口压力下降,弹簧推开隔膜,打开减压阀。水流连续流通一阵后,减压阀的开启产生自阻尼效应,使启闭动作趋于平稳。
四、支管减压阀可能的故障原因
霜冻损坏,在寒冷地区应注意保温。
水流方向装错,减压阀变成止回阀,出口压力为0。
弹簧拧得太紧,无法关闭,减压阀将直通P2=P1。
旁通管漏水,使P2偏离设定值,鉴于本减压阀优越的可靠性和耐久性,建议不安装亮度通管为宜。

四、支管减压阀 主要技术参数

类型 型号 公称压力
PN(MPa)
公称通径
DN(MPa)
连接形式 阀体材料 出口压力(MPa) 工作温度℃
支管减压阀 YZ11X-16T
YZ11X-25T
1.6,2.5 15~50 内螺纹 青钢 0.05~0.6(可调) 80
YZ11X-16P
YZ11X-25P
不锈钢

五、支管减压阀 主要连接尺寸

公称通径DN(MPa) 尺寸(MM) 重量
MM in A B C φG (Kg)
15 1/2 31 60 76.5 59 1.2
20 3/4 31 75 76.5 73 1.2
25 1 36 88 85 81 1.4
32 11/4 42 93 98 81 1.5
40 11/2 45 98 102 85 2
50 2 54 130 117 98 2.65

六、支管减压阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的支管减压阀型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产支管减压阀系列产品,欢迎来电咨询直接作用膜片式减压阀产品详细信息.我们将竭诚为您提供优质的服务!
