精欧经营的BJ45H保温截止阀的保温夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口，两个连接口可以通蒸汽或导热油以便循环、从而达到对介质所需要的温度。Y型保温截止阀特别适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。Y型保温截止阀被广泛应用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。
 |
 |
|---|---|

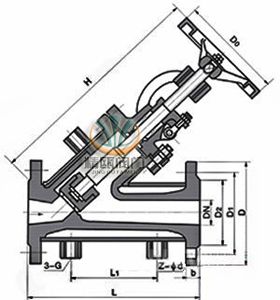

| BJ45H-Y型保温截止阀 | BJ45H-Y型保温截止阀 结构尺寸图 |
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间摩擦力小，寿命较长。
4、适用于粘度较大、易结焦的介质。
| 设计制造标准 | GB/T 12234-89、GB/T 12234-8 |
|---|---|
| 结构长度标准 | GB/T 12221-89、GB/T 12221-89 |
| 连接法兰标准 | GB/T 9113 JB/T 79 |
| 压力-温度标准 | GB/T 9131 |
| 试验-检验标准 | GB/T13927 JB/T9092 |
| 型号 | 公称压力 | 试验压力 | 适用温度 | 适用介质 | 保温套压力 | |
|---|---|---|---|---|---|---|
| Shell | Seal | |||||
| BJ45W-25P | 2.5 | 3.75 | 2.75 | ≤200 | Acetic urea | ≤1.3 |
| BJ45W-40P | 4.0 | 6.0 | 4.4 | |||
| BJ45W-64P | 6.4 | 9.0 | 6.6 | Acetic urea | ||
| BJ45W-25P | 2.5 | 3.75 | 2.75 | |||
| BJ45W-40P | 4.0 | 6.0 | 4.4 | |||
| BJ45W-64P | 6.4 | 9.0 | 6.6 | |||
| 零件名称 | ZG1CR18NI9TI | ZGOOCR18NI10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | WCB |
|---|---|---|---|---|---|
| 阀体/阀盖世 | ZG1CR18NI9TI | ZGOOCR18NI10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | WCB |
| 闸板 | ZG1CR18NI9TI | ZGOOCR18NI10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | 1Cr13 |
| 阀杆 | 1CR18NI9TI | 00cr18ni10 | 1CR18NI12MOTI | OOCR17NI14MO? | 1Cr13 |
| 填料 | PTFE纺织 | PTFE纺织 | PTFE纺织 | PTFE纺织 | 石墨 |
| 垫片 | 304L+PTFE | 304L+PTFE | 316L+PTFE | 316L+PTFE | 石墨+304 |
| 压盖 | ZG1CR18NI9TI | ZG00CR18ni10 | ZG1Cr18Ni12MO2Ti | ZGOOCR17NI14MO2 | WCB |
| 填料压环 | 1CR18NI9TI | 00CR18NI10 | 1Cr18NI12MOTI | OOCR17NI14MO | 1Cr13 |
| 螺栓 | 1cr17ni2 | 1CR17NI2 | 1Cr17NI2 | 1Cr17Ni2 | 35CrMoA |
| 螺母 | 1cr18ni9ti | 1CR18NI9TI | 1Cr18NI9ti | 1Cr18NI9ti | 45 |
| PN(MPa) | DN(mm) | 尺寸(mm) | 重量 kg | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | H | 3-G | D | D1 | D2 | b | Z-φd | Do | |||
| 2.5 | 15 | 200 | 50 | 210 | 1/2 | 105 | 75 | 55 | 16 | 4--φ14 | 120 | 14 |
| 20 | 220 | 50 | 240 | 1/2 | 115 | 85 | 65 | 16 | 4--φ14 | 140 | 18 | |
| 25 | 220 | 50 | 250 | 1/2 | 135 | 100 | 78 | 18 | 4--φ18 | 160 | 25 | |
| 32 | 250 | 55 | 270 | 1/2 | 145 | 110 | 85 | 18 | 4--φ18 | 160 | 30 | |
| 40 | 270 | 60 | 310 | 1/2 | 160 | 125 | 100 | 20 | 4--φ18 | 160 | 36 | |
| 50 | 300 | 60 | 330 | 3/4 | 180 | 145 | 120 | 22 | 8-φ18 | 240 | 40 | |
| 65 | 350 | 65 | 360 | 3/4 | 195 | 160 | 135 | 22 | 8-φ18 | 240 | 54 | |
| 80 | 380 | 70 | 400 | 3/4 | 230 | 190 | 160 | 24 | 8-φ23 | 280 | 70 | |
| 100 | 430 | 75 | 480 | 1 | 270 | 220 | 188 | 28 | 8-φ25 | 320 | 100 | |
| 125 | 490 | 80 | 550 | 1 | 300 | 250 | 218 | 30 | 8-φ25 | 360 | 130 | |
| 150 | 570 | 90 | 620 | 1 | 330 | 280 | 248 | 32 | 12-φ25 | 360 | 170 | |
| 200 | 690 | 95 | 750 | 1 | 395 | 340 | 302 | 36 | 12-φ25 | 400 | 250 | |
| 4.0 | 15 | 200 | 50 | 210 | 1/2 | 105 | 75 | 55 | 16 | 4--φ14 | 120 | 14 |
| 20 | 220 | 50 | 240 | 1/2 | 115 | 85 | 65 | 16 | 4--φ14 | 140 | 18 | |
| 25 | 220 | 50 | 250 | 1/2 | 135 | 100 | 78 | 18 | 4--φ18 | 160 | 25 | |
| 32 | 250 | 55 | 270 | 1/2 | 145 | 110 | 85 | 18 | 4--φ18 | 160 | 33 | |
| 40 | 270 | 60 | 310 | 1/2 | 160 | 125 | 100 | 20 | 4--φ18 | 160 | 41 | |
| 50 | 300 | 60 | 330 | 3/4 | 180 | 145 | 120 | 22 | 8-φ18 | 240 | 45 | |
| 65 | 350 | 65 | 360 | 3/4 | 192 | 160 | 135 | 22 | 8-φ18 | 240 | 62 | |
| 80 | 380 | 70 | 400 | 3/4 | 230 | 190 | 160 | 24 | 8-φ23 | 280 | 80 | |
| 100 | 430 | 75 | 480 | 1 | 270 | 220 | 188 | 28 | 8-φ25 | 320 | 100 | |
| 125 | 490 | 80 | 550 | 1 | 300 | 250 | 218 | 30 | 8-φ25 | 360 | 130 | |
| 150 | 570 | 90 | 620 | 1 | 350 | 295 | 258 | 34 | 12-φ30 | 360 | 185 | |
| 200 | 690 | 95 | 750 | 1 | 415 | 355 | 315 | 40 | 12-φ34 | 400 | 268 | |
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
