F43X手动盲板阀

一、手动盲板阀 产品概述

精欧公司的手动盲板阀又称眼镜阀、翻板阀、扇形阀,系GB6222《工业企业煤气安全规程》要求的可靠切断气体介质的设备。手动盲板阀广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中,尤其适用于有害、有毒、易燃气体的切断。手动盲板阀亦适宜做管道终端的盲板,以缩短检修时间或方便连接新的管路。
该系列手动扇形盲板阀与其他在管路中做切断的阀门设备相比,手动扇形盲板阀具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能可靠的特点。

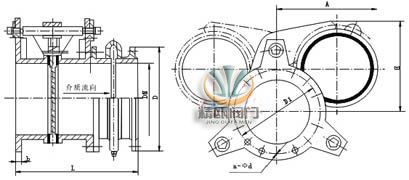

手动盲板阀 手动盲板阀 外形尺寸图
F43X手动盲板阀 F43X手动盲板阀 外形尺寸图

二、手动盲板阀 工作原理

F43X手动扇形盲板阀由左阀体、右阀体、中阀体、连接螺杆(三根)组成。用扳手旋转连接螺杆,使左右阀体完成夹紧和松开动作,利用闸板上盲板和通孔板的位置变换达到启闭目的。本阀具有结构简单,重量轻,性能可靠,操作方便等特点。本阀为短结构系列,橡胶密封圈分别安装在左、右阀体上。

三、手动盲板阀 主要性能指标

公称压力MPa 0.25 0.15 0.10 0.05
密封试验压力MPa 0.275 0.165 0.11 0.055
强度试验压力MPa 0.40 0.225 0.15 0.075
适用温度℃ 丁腈橡胶 硅橡胶 氟橡胶
<120 <250 <300
适用介质 煤气等有毒、有害、易燃气体
采用标准 连接法兰尺寸符合JB/T81-94标准,检测方法符合GB/T13927-92标准
主要零部件材料 阀体、闸板为碳钢;连接轴、伸缩器为碳钢或不锈钢;密封圈为橡胶

四、手动盲板阀 主要连接尺寸

DN D D1 b n-φd 短系列 L
100

210

170

12

4-φ18

210

150

265

225

14

8-φ18

210

200 320 280 14 8-φ18 230
250 375 335 14 12-φ18 250
300 440 395 16 12-φ22 270
350 490 445 16 12-φ22 290
400 540 495 16 16-φ22 310
450 595 550 20 16-φ22 330
500 645 600 20 20-φ22 350
600 755 705 20 20-φ26 370
700 860 810 20 24-φ26 390
800 975 920 22 24-φ30 410
900 1075 1020 22 24-φ30 430
1000 1175 1120 22 28-φ30 450
1200 1375 1320 22 32-φ30 470
1400 1575 1520 26 36-φ30 490
1500 1675 1620 26 36-φ30 510
1600 1790 1730 26 40-φ30 530
1800 1990 1930 26 44-φ30 550
2000 2190 2130 26 48-φ30 570

五、手动盲板阀 产品选型

1、①产品名称与型号②手动盲板阀口径③是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定的手动扇形盲板阀型号,请按扇形盲板阀型号直接向我司经营部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您审核把关。

精欧公司专业生产手动盲板阀系列产品,欢迎来电咨询手动扇形盲板阀产品详细信息.我们将竭诚为您提供优质的服务!
