D643H/F气动三偏心蝶阀

D673H/F气动金属硬密封蝶阀

一、气动三偏心蝶阀 产品概述

精欧公司的D643H/F气动三偏心蝶阀是由高精度三偏心多层次金属密封蝶阀和气动执行器组成,所以也可以叫气动金属硬密封蝶阀。气动三偏心蝶阀采用三偏心多层次金属密封结构,无机械磨损,更高可达到零泄漏,有优良的双向密封功能,是用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的更佳装置。气动弹性金属密封蝶阀选用不同的材质,可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质,更高工作温度可达600℃。

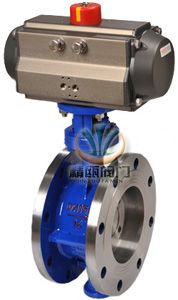

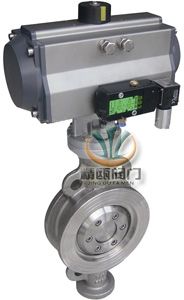

气动金属硬密封蝶阀 (法兰式) 气动金属硬密封蝶阀 (对夹式)
气动金属硬密封蝶阀 (法兰式) 气动金属硬密封蝶阀 (对夹式)

二、气动三偏心蝶阀 产品特点

由于气动三偏心蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:
(1)开启力矩小,灵活方便,省力节能。
(2)三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
(3)耐高压、耐腐蚀、耐磨损、使用寿命长等。

三、气动三偏心蝶阀 主要技术参数

公称通径DN(mm) 50~1200
公称压力 PN1.0、1.6、2.5MPa
连接形式 法兰式、对夹式
密封形式 三偏心金属硬密封
流量特性 近似快开型
动作范围 0~90°
泄露量 按GB/T4213-92,为Kv值的10-4
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的±2%
可调范围 50:1
配置执行器 GT、AT、AW系列单双作用气动执行器
控制方式 开关两位控制,4-20mA模拟量控制

四、气动三偏心蝶阀 执行器技术参数

执行器型号 GT、AT、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构、双作用执行机构
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

五、气动三偏心蝶阀 主要零件材料

零件名称 材料
阀体 铸铁、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢、不锈钢、铬钼钢
密封圈 不锈钢与耐高温石棉板组合成多层次
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 O型圈、柔性石墨

六、气动三偏心蝶阀 主要性能规范

公称通径DN(mm) DN50~1200
公称压力 PN(MPa) 0.6 1.0 1.6 2.5
试验压力 强度试验 0.9 1.5 2.4 3.75
密封试验 0.66 1.1 1.76 2.75
低压气密试验 0.5~0.7
适用介质 空气、水、污水、蒸气、煤气、油品等
适用温度 碳钢:-29℃~640℃ 不锈钢:-40℃~600℃

七、气动三偏心蝶阀 三偏心密封结构原理

(1)偏离管道中心
(2)偏离密封面中心
(3)倾斜的锥形
当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。

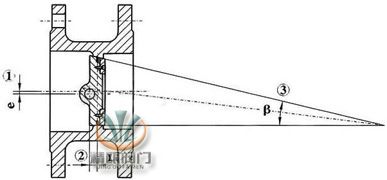

气动三偏心蝶阀 (三偏心原理) 气动三偏心蝶阀 ( 金属密封结构)
气动三偏心蝶阀 (三偏心原理) 气动三偏心蝶阀 ( 金属密封结构)

八、气动三偏心蝶阀 外形结构图

气动金属硬密封蝶阀 (法兰) 气动金属硬密封蝶阀 (对夹)
气动金属硬密封蝶阀 (法兰) 气动金属硬密封蝶阀 (对夹)

九、气动三偏心蝶阀 安装连接尺寸

公称通经(DN) 主要尺寸 法兰尺寸
L L1 H H1 1.0MPa 1.6MPa 2.5MPa
D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 112 625 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 115 625 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 120 645 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 138 675 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 164 715 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 175 800 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 200 850 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 243 925 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 250 1035 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 280 1070 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 305 1190 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 350 1250 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 380 1290 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 445 1455 780 725 20-30 840 770 20-33 845 770 20-39
700 292 165 480 1585 895 840 24-30 910 840 24-36 960 875 24-42
800 318 190 530 1700 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 203 580 1965 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 216 650 2015 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 254 760 2250 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

十、气动三偏心蝶阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供气动三偏心蝶阀的技术参数,方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!

精欧公司专业生产气动金属硬密封蝶阀系列产品,欢迎来电咨询气动弹性金属密封蝶阀产品详细信息.我们将竭诚为您提供优质的服务!
