Q41N/Q61N高压锻钢球阀

Q41N手动高压法兰球阀

一、高压锻钢球阀 产品概述

精欧公司引进开发生物Q41N/Q61N高压锻钢球阀主要用于石油,天然气的长距离管线输送和城市煤气管道系统。由于长输管线用阀的独有特征,因而在设计时充分考虑了其承受管道应力的能力,以及安全性,耐候性,长期使用的可靠性等;密封,结构设计属特技公司独有。锻钢法兰球阀操作方式有手动-蜗杆蜗轮驱动,气动,电动,气-液联动,电-液联动,以及各类特殊控制形式。高压锻钢球阀主要特点如下:
1、双截断和排放。2、安全解压。3、可靠密封。4、防火设计。5、清扫管道。6、紧急密封。7、特殊阀门。8、阀盖组合密封。9、排污。10、接长阀杆。11、防静电设计。12、承受管道应力安全。
有些锻钢高压球阀阀体上标有箭头,如果没有附带英文FIOW字迹,则为密封座作用方向,不作为介质流向参考,阀门自泄方向相反。通常情况下,双阀座密封的球阀具有双向流向。

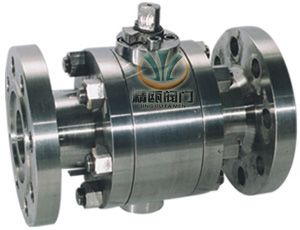

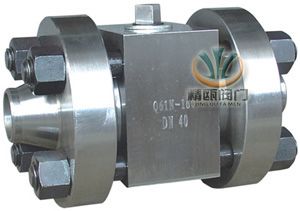

高压锻钢球阀 (焊接式) 高压锻钢球阀 (高压法兰球阀)
Q61N高压锻钢球阀 (焊接式) Q41N高压锻钢球阀 (高压法兰球阀)

二、高压锻钢球阀 产品用途

固定锻钢法兰球阀适用于Class 150~600Lb,工作温度<150℃的长输管线和一般工业管线,其安全、耐恶劣环境性等的设计均已进行特殊考虑,适用于水、油品、蒸汽等介质。
1、阀门中腔停滞的压力异常超过弹簧的预紧力时,阀座后退脱离球体,达到自动泄压的效果,卸压后阀座自动复位。
2、当万一发生火灾或由于异常升温使阀座密封圈烧损或软化时,在弹簧和介质压力作用下,使支撑圈球面部位和球体形成金属对金属接触,达到暂时密封作用,阻止了火灾进一步扩大,符合API 6FA的规定。
3、填料压盖部位密封采用PTFR填料和0形密封圈双重密封圈,特别适用于气体介质,填料装在填料盘内,可随时采用摩擦系统低的新型SF型自润滑滑动轴衬,减低操作力矩。

三、高压锻钢球阀 设计规范

设计与制造 GB12237、API 6D
结构长度 GB12221、ANSI B16.10
法兰连接 JB/T79、GB9112-9131 ANSI B 16.25
压力温度等级 ANSI B16.34 E101
试验与检验 API598 E101

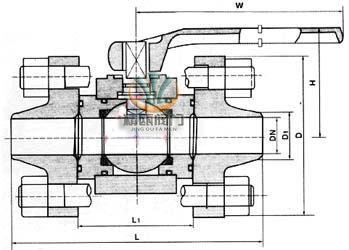

四、高压锻钢球阀 主要外形尺寸图

高压锻钢球阀 (锻钢法兰球阀)
高压锻钢球阀 (锻钢法兰球阀)

五、高压锻钢球阀 外形连接尺寸

PN16MPa连接尺寸

产品型号Type 公称通径DN PN16.0/32.0MPa wt(kg)
L H W
Q61F-320
Q61N-320
10 150 58 220 4
15 170 62 220 4
20 191 75 250 6.5
25 205 80 250 8
32 230 96 300 16
40 260 111 400 22.5
50 330 128 400 35
65 360 180 500 44
80 380 200 600 78
100 430 245 800 120

PN32MPa连接尺寸

产品型号Type 公称通径DN PN16.0/32.0MPa wt(kg)
L H W
Q61F-320
Q61N-320
10 150 211 255 12
15 170 293 348 18
20 191 297 348 20
25 205 303 348 22
32 230 456 520 40
40 260 463 520 49
50 330 478 520 61
65 360 180 500 -
80 380 200 600 -
100 430 245 800 -

六、高压锻钢球阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产高压锻钢球阀系列产品,欢迎来电咨询锻钢法兰球阀产品详细信息.我们将竭诚为您提供优质的服务!
