100X隔膜式遥控浮球阀

100X活塞式遥控浮球阀

一、100X遥控浮球阀 产品概述

100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统,调定后,自动控制液面高度。100X遥控浮球阀直接利用液面控制,不需要其它装置和能源,保养简便,液面控制准确度高,不受水压影响,密封可靠。100X遥控浮球阀广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。
压力等级:PN10﹑PN16﹑PN25
隔膜式:DN20~450
活塞式:DN350~800

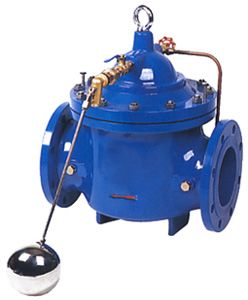

100X隔膜式遥控浮球阀 100X活塞式遥控浮球阀
100X隔膜式遥控浮球阀 100X活塞式遥控浮球阀

二、100X遥控浮球阀 工作原理

当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水塔(池)供水。
当水塔(池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。

三、100X遥控浮球阀 主要技术参数

公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0-80
1.6 2.4 1.76
2.5 3.75 2.75

四、100X遥控浮球阀 主要零件材料

零件名称 零件材料
阀体 阀盖 WCB
阀座 阀盘 铜合金
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
浮球阀 铜合金
微型过滤器 不锈钢

五、100X遥控浮球阀 外形结构图

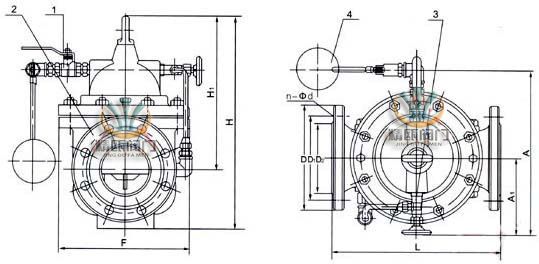

100X遥控浮球阀 外形结构图
100X遥控浮球阀 外形结构图 (1、球阀 2、主阀 3、针阀 4、浮球阀)

六、100X遥控浮球阀 外形尺寸

DN L A A1 H H1 F Dmm D1mm D2mm n-Φd
mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
20 180 262 130 212 179 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14
25 180 262 130 212 179 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14
32 180 262 130 212 179 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18
40 240 280 139 265 210 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18
50 240 280 139 265 210 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18
65 250 284 141 310 215 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18
80 285 292 145 350 245 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18
100 360 330 164 460 305 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22
125 400 340 169 520 365 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26
150 455 350 174 570 415 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26
200 585 392 195 695 510 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26
250 650 442 220 780 560 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30
300 800 472 235 905 658 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30
350 860 532 265 1025 696 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33
400 960 582 290 1080 735 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36
450 1075 632 320 1030 610 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36
500 1075 682 350 1135 665 830 670 715 730 620 650 660 585 585 609 20-26 20-33 20-36
600 1230 762 390 1270 725 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39
700 1650 832 420 1460 865 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42
800 1750 932 470 1640 975 1050 1015 1025 1085 960 950 990 905 905 928 24-33 24-39 24-48

七、100X遥控浮球阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产100X遥控浮球阀系列产品,欢迎来电咨询100X遥控浮球阀产品详细信息.我们将竭诚为您提供优质的服务!
