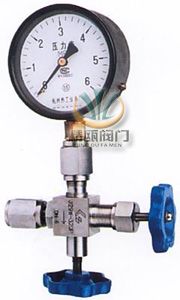

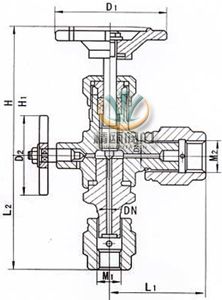

| J29H针型阀 | J29H针型阀 (结构图) |
| 零件名称 Part name |
阀杆 Stem |
阀体 Body |
阀底座 Base |
填料 Packing |
填料阀盖 Packing bonnet |
手轮 Handwheel |
|---|---|---|---|---|---|---|
| J29H-320-DN3 | 碳钢 Carbon steel |
铬不锈钢 Cr. Stainless steel |
聚四氟乙稀，柔性石墨 PTFE，Soft graphite |
碳钢Carbon steel | 优质碳钢 High grade carbon steel |
|
| J29H-320P-DN6 | 铬镍不锈钢 Cr. Ni Stainless steel |
铬不锈钢 Cr. Stainless steel |
铬镍不锈钢 Cr. Ni Stainless steel |
不锈钢Stainless steel | ||
| 型号 Type |
公称压力 PN Mpa |
试验压力PS(Mpa)Test pressure | 工作压力(Mpa) | 工作温度(OC) | 适用介质 | ||
|---|---|---|---|---|---|---|---|
| 壳体 Shell | 密封(液)Seal | 密封(气)Seal | |||||
| J29H-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540OC | 液化石油气水，酸，蒸汽，油品等 |
| J29H-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | C≤425 OC | |
| 型号 Type |
公称直径DN(mm) | 尺寸 Dimension | 重(kg) Weight |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L1 | D1 | D2 | L2 | H | H1 | M1 | M2 | |||
| J29H-320 | 3 | 60 | 65 | 50 | 65 | 85 | 93 | M14×1.5 | M20×1.5 | 1.0 |
| J29H-320P | 6 | 60 | 65 | 50 | 65 | 85 | 93 | M14×1.5 | M20×1.5 | 1.0 |
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的J29H针型阀产品型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
