JJM1针型阀

一、JJM1针型阀 产品视图

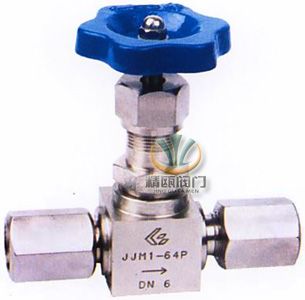

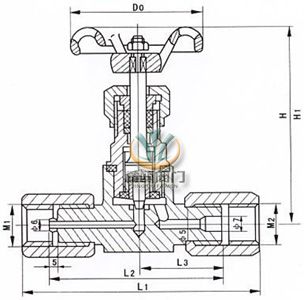

JJM1针型阀 JJM1针型阀 (结构图)
JJM1针型阀 JJM1针型阀 (结构图)

二、JJM1针型阀 主要零部件材料

零件名称 Part name JJM1-160-DN5
阀杆、阀盖、螺栓 Body 、Bonnet、Bolt 铬镍不锈钢 Cr. Ni Stainless steel
阀杆、阀瓣、密封垫 Stem、Disc、Gasket 不锈钢 Stainless stee
填料 Packing 聚四氟乙稀,柔性石墨 PTFE,Soft graphite
垫片Gasket 橡胶石棉板Latex asbestos
手轮Handwheel 优质碳钢High grade carbon steel

三、JJM1针型阀 主要性能规范

型号
公称压力PN (Mpa) 试验压力PS(Mpa) 工作压力(Mpa) 工作温度 适用介质
壳体 密封(液) 密封(气)
JJM1-160-DN5 16.0 24.0 17.6 0.6 16.0 P≤540℃ 液化石油气水,酸,蒸汽,油品等
C≤425℃

四、JJM1针型阀 主要外形尺寸

型号
Type
公称直径DN(mm) 尺寸 Dimension 重量(kg)Weight
L1 Do L2 H H1 L3 M2 M1
JJM1-160 5 116 65 85 98 105 40 M20×1.5 M20×1.5左 1.0
G1/2’ 右

五、JJM1针型阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的JJM1针型阀产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产JJM1针型阀系列产品,欢迎来电咨询JJM1针型阀产品详细信息.我们将竭诚为您提供优质的服务!
