本公司的ZLF/ZL47F型自力式流量平衡阀亦称自力式流量调节阀，是一种直观简便的流量调节控制装置，管网中应用自力式流量平衡阀可直接根据设计来设定流量，自力式流量调节阀可在水作用下，自动消除管线的剩余压头及压力波动所引起的流量偏差，无论系统压力怎样变化均保持设定流量不变，自力式流量平衡阀这些功能使管网流量调节一次完成，把调网工作变为简单的流量分配，有效的解决管网的水力失调。自力式流量调节阀主要应用于：集中供热(冷)等水系统中，使管网流量按需分配，消除水系统水力失调，解决冷热不均问题，可节能、节电15%-20%。
 |
 |
|---|---|

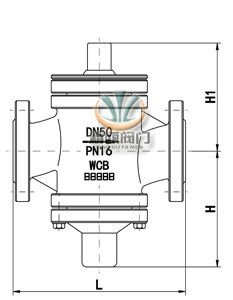

| ZL47F自力式流量平衡阀 | ZL47F自力式流量平衡阀 (结构图) |
（1）可按设计或实际要求设定流量， 能自动消除系统的压差波动，保持流量不变。
（2）克服系统冷热不均现象，提高供热(供冷)质量。
（3）彻底解决近端压差大，远端压差小的矛盾。
（4）减少系统循环水量，降低系统阻力。
（5）减少设计工作量，不需要对管网进行繁琐的水力平衡计算。
（6）降低调网难度，把复杂的调网工作简化为简单的流量分配。
（7）免除多热源管网热源切换时的流量再分配工作。
（8）流量显示值均为测试台上随机标定，流量(m3/h)。
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀体形式 | 直通式铸造阀体 | ||||||||||||
| 公称压力 | PN1.0、1.6 MPa | ||||||||||||
| 法兰标准 | ANSI、JIS、DIN、GB、JB (特殊可按用户提供) | ||||||||||||
| 连接形式 | 法兰(FF RF RTJ)、螺纹(适用于DN25以内) | ||||||||||||
| 介质温度 | 0～150℃ | ||||||||||||
| 工作压差 | 20～600KPa | ||||||||||||
| 流量精度 | 5% | ||||||||||||
| 零件材料 | 材料名称 |
|---|---|
| 底盖 | 铸铁、球墨铸铁、铸钢 |
| 弹簧 | 65Mn/60Si2Mn |
| 阀体 | 铸铁、球墨铸铁、铸钢 |
| 阀座 | 2Cr13、304 |
| 阀芯 | 2Cr13、304 |
| 阀杆 | 2Cr13、304 |
| 密封垫片 | 柔性石墨、聚四氟乙烯 |
| 密封填料 | V型聚四氟乙烯填料、石棉纺织填料、石墨填料 |
 |
 |
|---|---|
| ZLF自力式流量平衡阀 | ZL47F自力式流量调节阀 |
| 公称通径(DN) | 安装方式 | L | H | H1 | 恒定流量 | 重量(Kg) |
|---|---|---|---|---|---|---|
| 15 | 螺纹连接 | 100 | 60 | 50 | 0.2-1 | 0.6 |
| 20 | 110 | 60 | 50 | 0.3-1.5 | 0.6 | |
| 25 | 115 | 60 | 50 | 0.5-2 | 0.7 | |
| 32 | 法兰连接 | 130 | 70 | 70 | 1-4 | 4 |
| 40 | 200 | 90 | 100 | 1.5-6 | 11 | |
| 50 | 215 | 100 | 105 | 2-8 | 12 | |
| 65 | 230 | 130 | 110 | 3-12 | 15 | |
| 80 | 275 | 159 | 170 | 5-20 | 27 | |
| 100 | 290 | 175 | 185 | 10-30 | 30 | |
| 125 | 310 | 180 | 200 | 15-45 | 40 | |
| 150 | 350 | 210 | 220 | 30-70 | 63 | |
| 200 | 425 | 230 | 285 | 40-180 | 104 | |
| 250 | 480 | 310 | 385 | 100-300 | 189 | |
| 300 | 650 | 405 | 480 | 150-500 | 218 | |
| 350 | 700 | 420 | 545 | 200-700 | 265 |
