HPS高压单座调节阀
一、HPS高压单座调节阀 产品概述
本公司的HPS高压单座调节阀是CV3000系一产品之一。HPS高压单座调节阀是一种上导向结构的调节阀，阀结构紧凑，压降损失小，流量大，可调范围广。高压单座调节阀阀芯导向部分的导向面积大，抗振性好。气动高压调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92标准。
 |
 |

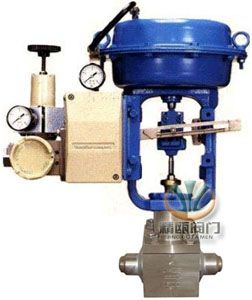

| HPS高压单座调节阀 |

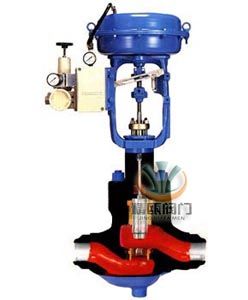

HPS高压单座调节阀 (解剖图) |
二、HPS高压单座调节阀 主要技术参数
| 阀体型式 |
单座铸造球型阀 |
| 公称通径 |
25、40、50、80mm |
| 公称压力 |
ANSI 900、1500、2500；JIS 63K |
| 连接型式 |
密封面型式 |
RF、RJ |
| 法兰标准 |
JIS B2201-1984、ANSI B16.5-1981等 |
| 焊接标准 |
嵌接焊SW(40~80mm) 对接焊BW(80mm) |
| 材料 |
碳钢(ZG230-450)、CrMo钢、不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)等 |
| 上阀盖 |
常温型 |
-5～+230℃ |
| 伸长I型 |
+230～+566℃ |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
8石棉编织填料、石墨填料 |
| 阀芯形式 |
单座柱塞型阀芯 |
| 流量特性 |
等百分比特性、线性特性 |
| 材料 |
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金等 |
三、HPS高压单座调节阀 执行器技术参数
| 执行器型式 |
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构 |
| 膜片材料 |
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
| 弹簧范围 |
80~240KPa(HA型)，190~250、190~300、190~350KPa(VA6型) |
| 供气压力 |
260~400KPa(HA型)，280~400KPa(VA6型)，400~500KPa(VP型) |
| 气源接口 |
RC1/4"(HA、VA型)、RC1/2"(VP型) |
| 环境温度 |
-30~+70℃ |
| 作用形式 |
气-关式或气-开式 |
| 可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
四、HPS高压单座调节阀 主要性能指标
| 泄漏量 |
金属阀座 |
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
| 回差 |
带定位器 |
小于全行程的1% |
| 不带定位器 |
小于全行程的3% |
| 基本误差 |
带定位器 |
小于全行程的±1% |
| 不带定位器 |
小于全行程的±5% |
| 可调范围 |
50：1 |
精欧公司专业生产HPS高压单座调节阀系列产品,欢迎来电咨询气动高压调节阀产品详细信息.我们将竭诚为您提供优质的服务！
