KHCP电动笼式单座调节阀
一、KHCP电动笼式单座调节阀 产品概述
本公司的KHPS电动高压单座调节阀是CV3000系一产品之一。KHPS电动高压单座调节阀是一种上导向结构的调节阀，阀结构紧凑，压降损失小，流量大，可调范围广。阀芯导向部分的导向面积大，抗振性好。电动高压调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92标准。
 |
 |

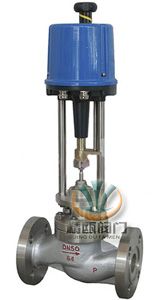

| KHCP电动笼式单座调节阀 (381执行器) |

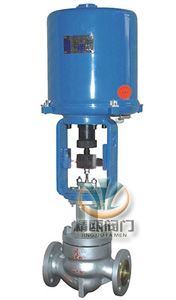

KHCP电动笼式单座调节阀 (PSL执行器) |
二、KHCP电动笼式单座调节阀 主要技术参数
| 公称通径 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| 阀体型式 |
直通单座铸造球型阀 |
| 公称压力 |
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa |
| 连接型式 |
密封面型式 |
FF、RF、RJ、LG、MFM |
| 法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 焊接标准 |
嵌接焊SW(40~50mm) 对接焊BW(65~350mm) |
| 材料 |
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等 |
| 上阀盖 |
常温型 |
-17～+230℃ |
| 伸长I型 |
-45～-17℃、 +230～+566℃ |
| 伸长Ⅱ型 |
-100～-45℃ |
| 伸长ⅢI型 |
-196～-100℃ |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 |
| 阀芯形式 |
压力平衡式阀芯 |
| 流量特性 |
等百分比特性、线性特性 |
| 材料
|
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |
三、KHCP电动笼式单座调节阀 执行器技术参数
| 执行器型式 |
381L系列、PSL系列 |
| 输入信号 |
381L执行机构 |
4～20mA·DC或1～5V（输入电阻250Ω） |
| PSL执行机构 |
4～20mA·DC |
| 电源电压 |
381L执行机构 |
220V，50/60Hz |
| PSL执行机构 |
单相控制220V·50Hz； 三相控制380V，50Hz |
| 手动机构 |
381L执行机构:离合式； PSL执行机构: 手轮 |
| 作用形式 |
电关式或电开式 |
四、KHCP电动笼式单座调节阀 主要性能指标
| 参数 |
指标值 |
| 泄漏量 |
金属阀座 |
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
| 软阀座 |
小于阀额定容量的10-7，符合ANSI B16.104-1976 VI级 |
| 回差 |
配381L执行机构为2%；配PSL执行机构为1% |
| 基本误差 |
配381L执行机构为±2%；配PSL执行机构为±1% |
| 可调范围 |
50:1(0.25≤Cv≤14)或30:1(Cv≤0.16) |
精欧公司专业生产KHCP电动笼式单座调节阀系列产品,欢迎来电咨询电动单座调节阀产品详细信息.我们将竭诚为您提供优质的服务！
