Q971电动对夹球阀

Q971电动超薄球阀

一、电动对夹球阀 产品概述

精欧公司的Q971电动对夹球阀采用角行程电动执行器与超薄球阀阀体组成,也可称为电动超薄球阀。主要适用于两位切断、调节的场合。球阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。电动对夹球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。电动超薄球阀是参照意大利产品的特点,与普通球阀相比,具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外,阀座采用弹性密封结构,密封可靠,启闭轻松。设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。

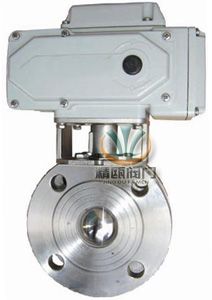

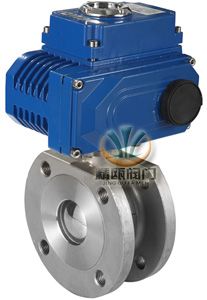

Q971电动对夹球阀 Q971电动超薄球阀
Q971电动对夹球阀 Q971电动超薄球阀

二、电动对夹球阀 主要技术参数

执行机构技术参数 阀体参数
电源 AC200 / 380V 公称通径 DN10~150mm
输出力矩 50N·M~2000N·M 公称压力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围 0~90° 0~360° 泄漏量 软密封:零泄漏 硬密封:≤额定流量的10-5
动作时间 15秒/30秒/60秒 执行机构 可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构
保护装置 过热保护 流量特性 快开特性
环境温度 -30°~60° 可调范围 DN10-80 DN100-150
250:1 350:1
手动操作 同附带手柄操作 阀体形式 整体式锻造、整体式铸造
限位 电气、机械二重限位 连接形式 超薄法兰式、对夹式
防护等级 相当于IP-65 阀芯形式 "O"型球形阀芯
位置测量 可选装开关或电位计 密封填料 V型聚四氟乙烯填料、柔性石墨填料等
驱动电机 8W/E 基本误差 ±1%
防爆等级 ExdII BT4
ExdII BT6
死区 ≤1%
回差 ≤1%
控制方式 开关量控制
模拟量控制
适用温度 密封面
PTFE≤180℃、PPL≤300℃、硬密封≤450℃

三、电动对夹球阀 主要零件材料

零件名称 材料
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
阀座密封圈 PTFE、碳素纤维+PTFE、对位聚苯
填料 V型PTFE、柔性石墨

四、电动对夹球阀 主要设计标准

设计与制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸 JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543
结构长度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验 JB/T 9092、API 598、GB/T13927

五、电动对夹球阀 主要性能规范

公称通径DN(mm) DN15-150
公称压力 PN(MPa) 1.6 2.5 4.0 6.4
试验压力 强度试验 15.0 24.0 37.5 48.0
密封试验 11.0 17.6 27.5 35.2
低压气密试验 0.5~0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

六、电动对夹球阀 外形图

电动对夹球阀 (配HQ执行器) 电动超薄球阀 (配HR执行器)
电动对夹球阀 (配HQ执行器) 电动超薄球阀 (配HR执行器)

七、电动对夹球阀 安装连接尺寸

公称通径DN(mm) L D D1 D2 n-Φd H(配HR) H(配HQ) A(配HR) A(配HQ)
15 35 95 65 45 4-M12 291 350 155.2 150
20 38 105 75 55 4-M12 296 360 155.2 150
25 42 115 85 65 4-M12 301 365 155.2 150
32 50 135 100 78 4-M16 311 380 195 180
40 60 145 110 85 4-M16 318 400 195 180
50 70 160 125 100 4-M16 326 420 234 200
65 95 180 145 120 4-M16 336 430 234 200
80 118 195 160 135 8-M16 363 470 271 220
100 140 215 180 155 8-M16 383 480 325 230
125 175 245 210 185 8-M16 403 510 414 230
150 210 280 240 210 8-M16 418 510 420 230

八、电动对夹球阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!

精欧公司专业生产Q971电动对夹球阀系列产品,欢迎来电咨询电动超薄球阀产品详细信息.我们将竭诚为您提供优质的服务!
