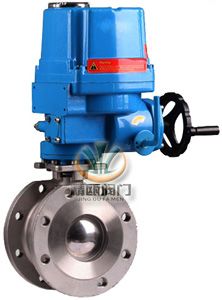

精欧公司的ZRJQ智能型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。智能型电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构。其主要特点如下：
（1）适用于两位切断、调节的场合。
（2）智能型电动球阀可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。
（3）密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠，甚至切断。
（4）智能型电动球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高。
（5）流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。
（6）智能型电动球阀采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入输出信号4-20mA及3800VAC电源即可控制运转。具有连线简单、结构紧凑、动作稳定可靠等优点。
 |
 |
|---|---|
| ZRJQ智能型电动球阀 | ZRJQ智能型电动球阀 |
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB | |||||||||||
| 阀体形式 | 两段式铸造球阀 | |||||||||||
| 连接形式 | 法兰式、焊接式、对夹式、螺纹式 | |||||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 流量特性 | 近似快开型 | |||||||||||
| 动作范围 | 0～90° | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||
| 基本误差 | ±1% | |||||||||||
| 回差 | ±1% | |||||||||||
| 死区 | ≤1%(可调) | |||||||||||
| 可调范围 | 250：1 | 350：1 | ||||||||||
| 配置执行机构 | 可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构 | |||||||||||
| 控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) | |||||||||||
| 电源电压 | AC220/380V，50/60Hz |
|---|---|
| 输入信号 | 4～20mADC 1-5VDC、 220VAC开关接点信号 |
| 输出信号 | 4～20mADC，负载电阻：≤500Ω |
| 分 辨 率 | 高于1/200 |
| 死 区 | 0.4～1.2%可调 |
| 信号隔离 | 输入信号，输出信号，电源三隔离 |
| 故障状态 | 可设定为0-100%全行程任意位置 |
| 工作温度 | -10～55℃ |
| 相对湿度 | ≤90%（不凝结） |
| 位置转换精度 | ±0.5% |
| 绝缘电阻 | ≥100MΩ(500VDC.) |
| 绝缘强度 | 2000VAC，1分钟（输入对输出对电源对地） |
| 采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 | |
| 适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次 | |
| 零件名称 | 材料 | |||
|---|---|---|---|---|
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 阀座密封圈 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
|||
| 填料 | V型PTFE四氟填料、柔性石墨 | |||
| 设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法兰尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 检验与试验 | JB/T 9092、API 598、GB/T13927 |
| 试验标准 | 公称压力（Mpa） | 压力级（class） | JIS(Mpa) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 气密试验 | 0.5～0.7 | |||||||||
 |
 |
 |
|---|---|---|

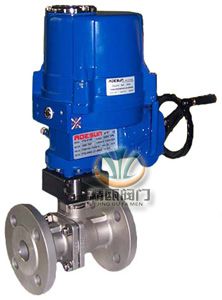

| 电动调节球阀(配HQ执行器) | 电动调节球阀(配HR执行器) | PN4.0-6.3MPa法兰形式 |
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 | |
| H | 配HR | 275 | 280 | 287 | 312 | 312 | 325 | 335 | 365 | 400 | 420 | 440 | 470 | 545 | 580 |
| 配HQ | 360 | 370 | 380 | 392 | 392 | 415 | 425 | 445 | 490 | 510 | 530 | 560 | 635 | 670 | |
| W | 157 | 157 | 157 | 157 | 208 | 208 | 256 | 256 | 256 | 256 | 256 | 256 | 380 | 380 | |
| PN1.6MPa法兰连接尺寸 | |||||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | |
| n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | |
| PN2.5MPa法兰连接尺寸 | |||||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 | |
| n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 | |
| PN4.0MPa法兰连接尺寸 | |||||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 375 | 450 | 515 | |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 320 | 385 | 450 | |
| D6 | 40 | 51 | 58 | 66 | 76 | 88 | 110 | 121 | 150 | 176 | 204 | 260 | 313 | 364 | |
| n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-30 | 12-22 | 16-33 | |
| PN6.3MPa法兰连接尺寸 | |||||||||||||||
| D | 105 | 130 | 140 | 155 | 170 | 180 | 205 | 215 | 250 | 295 | 345 | 415 | 470 | 530 | |
| D1 | 75 | 90 | 100 | 110 | 125 | 135 | 160 | 170 | 200 | 240 | 280 | 345 | 400 | 460 | |
| D6 | 40 | 51 | 58 | 66 | 76 | 88 | 110 | 121 | 150 | 176 | 204 | 260 | 313 | 364 | |
| n-φd | 4-14 | 4-18 | 4-18 | 4-22 | 4-22 | 4-22 | 8-22 | 8-22 | 8-26 | 8-30 | 8-33 | 12-36 | 12-36 | 16-36 | |
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
