CS41H自由浮球式蒸汽疏水阀

一、自由浮球式蒸汽疏水阀 产品概述

精欧公司的CS41H自由浮球式蒸汽疏水阀属于机械型疏水阀,是国内外近年来更先进的蒸汽疏水阀之一,产品技术质量和制造工艺达到国际上同类产品的水平,能将用蒸汽管网及供水设备的凝结水及时排出,并阻止蒸汽泄漏,自由浮球式蒸汽疏水阀广泛应用于石油、化工、轻纺、印染、制药、造纸、食品等工矿企业。

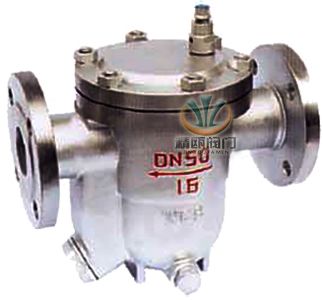

CS41H自由浮球式蒸汽疏水阀 CS41H自由浮球式蒸汽疏水阀 (结构图)

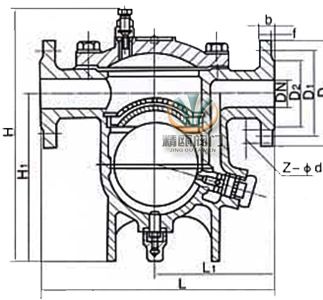

CS41H自由浮球式蒸汽疏水阀 CS41H自由浮球式蒸汽疏水阀 (结构图)

二、自由浮球式蒸汽疏水阀 工作原理

自由浮球式蒸汽疏水阀利用浮力原理,浮球根据凝结水量的多少,随水位的变化而作升降,自动调节阀座孔的开度,连续排放凝结水,当凝结水停止进入时,浮球降的底部,回到关闭位置,排水停止,由于排水阀座孔总是在凝结水位以下,形成水封、水、气自然分离,达到无蒸汽泄漏。

三、自由浮球式蒸汽疏水阀 产品特点

1、能连续排水,性能稳定,排水量大,漏水率小,背压率高。
2、不锈钢空心自由浮球是疏水阀的主要部件,采用先进研磨工艺制造,浮球精度高,密封性能好。
3、内部零件,均为不锈钢,抗腐蚀、耐磨损、使用寿命长。

四、自由浮球式蒸汽疏水阀 主要性能参数

型 号 工作压力/MPa 适用温度/℃ 适用介质 阀体材料
CS41H-16 1.6 ≤200 水、蒸汽 铸铁
 CS41H-16C 1.6 ≤450 水、蒸汽 碳钢
CS41H-16P 4.0 ≤500 水、蒸汽 不锈钢

五、自由浮球式蒸汽疏水阀 主要零件材料

主要零件 Main Part 材料 Materal
阀体 Body 碳钢 Carbon Steel
阀盖 Donnet 碳钢 Carbon Steel
阀座 Seat 不锈钢 Atainless Steel
过滤器 Percolator 不锈钢 Atainless Steel

六、自由浮球式蒸汽疏水阀 外形尺寸

产品型号
Produstion Type
口径 尺 寸 Dimensions
DN L H D D1 D2 b f Z-фd
CS41H-16/25/40C-B 15 195 195 95 65 45 14 2 4-ф14
20 195 200 105 75 55 14 2 4-ф14
25 215 225 115 85 65 14 2 4-ф14
CS41H-16/25/40C-D 25 270 245 115 85 65 14 2 4-ф14
32 270 250 135 100 78 16 2 4-ф18
40 280 290 145 110 85 16 3 4-ф18
50 290 300 160 125 100 16 3 4-ф18
CS41H-16/25/C-F 50 410 380 160 125 100 16 3 4-ф18
65 410 380 180 145 120 18 3 4-ф18
80 430 420 195 160 135 20 3 8-ф18
100 430 440 215 180 155 20 3 8-ф18
125 480 510 245 210 185 22 3 8-ф18
150 480 510 280 240 210 24 3 8-ф23

七、自由浮球式蒸汽疏水阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的自由浮球式蒸汽疏水阀型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

精欧公司专业生产自由浮球式蒸汽疏水阀系列产品,欢迎来电咨询自由浮球式疏水阀产品详细信息.我们将竭诚为您提供优质的服务!
