CS49H热动力式蒸汽疏水阀

一、热动力式蒸汽疏水阀产品概述

CS49H热动力式蒸汽疏水阀结构简单、价格低、动作可靠。漏气率<3%，不受压力波动的影响、压力范围大。CS49H热动力式蒸汽疏水阀由于密封面采用不锈钢制造，使用寿命高于国内同类产品。


CS49H热动力式蒸汽疏水阀 (法兰式)	CS19H热动力式蒸汽疏水阀 (螺纹式)

二、热动力式蒸汽疏水阀主要零件材料

阀体	锻钢
阀帽	不锈钢
阀盖	锻钢
阀片	不锈钢
阀体密封面	不锈钢

三、热动力式蒸汽疏水阀排水量

产品型号	通径(DN)	工作压差（MPa）
产品型号	通径(DN)	0.05	0.15	0.4	0.6	1.0	1.6	2.5
CS19H-16C CS49H-16C CS69H-16C	15.20.25	150	280	400	475	600	800	/
CS19H-16C CS49H-16C CS69H-16C	32.40.50	550	650	900	1200	1700	2100	/
CS19H-25 CS49H-25 CS69H-25	15.20.25	17417	1828	2536	2701	3202	3581	/
	32.40	56	/	119	/	321	470	534
	50	1800	2050	2600	3000	3500	4300	5000
CS19H-40 CS49H-40 CS69H-40	15.20.25	56	/	119	/	320	470	534
CS19H-40 CS49H-40 CS69H-40	32.40.50	1800	2050	2600	3000	3500	4300	5000

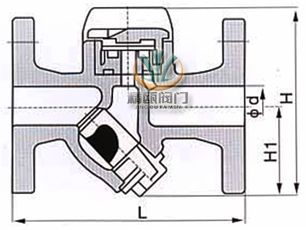

四、热动力式蒸汽疏水阀尺寸图


CS49H热动力式蒸汽疏水阀 (法兰式)	CS19H热动力式蒸汽疏水阀 (螺纹式)

五、热动力式蒸汽疏水阀主要连接尺寸

产品型号	DN	螺纹连接				承插焊连接					重量㎏	法兰连接									重量㎏
产品型号	DN	Rc	L	H	H1	L	H	H1	D	t	重量㎏	L	H	H1	D	K	d	c	f	N-ф	重量㎏
CS19H-16/25C CS49H-16/25C CS69H-16/25C	15	1/2	75	57	35	75	57	35	23	7	1.23	150	57	35	95	65	45	14	2	4-14	3.13
	20	3/4	85	60	43	85	60	43	28	7	1.32	150	60	43	105	75	55	14	2	4-14	3.70
	25	1	95	68	50	95	68	50	33	10	1.67	160	68	50	115	85	65	14	2	4-14	4.78
	32	11/4	105	90	80	105	90	80	42	12	6.7	200	90	80	135	100	78	16	2	4-18	10.8
	40	11/2	110	90	80	110	90	80	52	12	6.9	230	90	80	145	110	85	16	3	4-18	10.84
	50	2	170	95	87	130	95	87	62	12	7.7	230	95	87	160	125	100	16	3	4-18	13.62
CS19H-40 CS49H-40 CS69H-40	15	1/2	75	61	41	75	61	41	23	9	1.23	150	61	41	95	65	45	16	2	4-14	3.13
	20	3/4	85	64	45	85	64	45	28	12	1.32	150	64	45	105	75	55	16	2	4-14	3.70
	25	1	95	68	45	95	68	45	33	15	1.67	160	68	45	115	85	65	16	2	4-14	4.78
	32	11/4	105	81	56	105	81	56	40	15	6.7	200	81	56	135	100	78	18	2	4-18	11.7
	40	11/2	110	81	56	110	81	56	50	15	6.82	230	81	56	145	110	85	18	3	4-18	11.82
	50	2	120	89	64	120	89	64	60	20	7.62	230	89	64	160	125	100	20	3	4-18	14.14

六、热动力式蒸汽疏水阀订货须知

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的热动力式蒸汽疏水阀型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
