X47W/F美标倒装油封旋塞阀

一、美标倒装油封旋塞阀 产品概述

精欧公司经营X47W/F美标压力平衡式倒装油密封旋塞阀适用于公称压力CLASS150-CLASS1500，工作温度为-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。倒装油密封旋塞阀的阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能。倒装油密封旋塞阀的零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

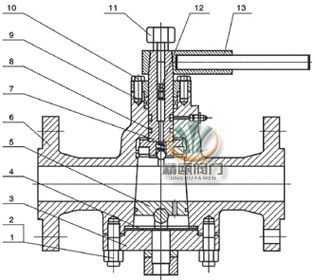

X47W/F美标倒装油封旋塞阀	X47W/F美标倒装油封旋塞阀 (结构图)

二、美标倒装油封旋塞阀 产品概述

1、美标旋塞阀产品结构合理、密封可靠、性能优良、造型美观；
2、美标油密封旋塞阀倒装压力平衡的结构，开关动作轻；
3、阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能；
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

三、美标倒装油封旋塞阀 主要设计标准

设计制造标准	API599、API6D
结构长度标准	ASME B16.10
连接法兰标准	ASME B16.5
压力温度等级	ASME B16.34
试验检验标准	API 598

四、美标倒装油封旋塞阀 主要性能规范

公称压力(LB)	壳体试验压力(MPa)	密封试验压力(MPa)	适用温度(℃)	使用介质
150	3.0	2.2	≤180℃	水、蒸汽、煤气、 油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

五、美标倒装油封旋塞阀 主要零件材料

序号	名称	材质
1	双头螺栓	ASTM A194-2H、A194-8、A194-8M
2	六角螺母	ASTM A194-2H、A194-8、A194-8M
3	阀盖	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
4	垫片	柔性石墨+不锈钢
5	塞子	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
6	阀体	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
7	阀杆	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
8	“O”型圈	丁腈橡胶NBR
9	填料	柔性石墨
10	填料压盖	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11	加油嘴	/
12	止回阀	/
13	手柄	ASTM A47-32510、A216 WCB

六、美标倒装油封旋塞阀 产品概述

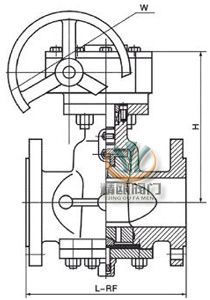

X47W/F美标倒装油封旋塞阀 (焊接式尺寸图)	X47W/F美标倒装油封旋塞阀 (法兰式尺寸图)

七、美标倒装油封旋塞阀 主要连接尺寸

型号		X47-150LB
压力等级		150LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H		180	180	185	200	210	215	250	270	300	340	365	400	450	510	590
W		400	400	500	500	600	600	820	820	300	300	320	320	350	380	380
重量(kg)		10	12	14	17	19	21	29	33	48	75	98	125	171	230	370

型号		X47-300LB
压力等级		300LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H		180	180	185	200	210	215	250	270	300	340	365	400	450	510	590
W		400	400	500	600	600	820	1000	1000	300	300	320	320	350	380	380
重量(kg)		12	14	16	19	21	24	31	36	61	86	130	190	255	380	560

型号		X47-600LB
压力等级		600LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H		180	180	185	200	210	215	250	270	300	340	365	400	450	510	590
W		400	400	500	500	600	600	820	820	300	300	320	320	350	380	380
重量(kg)		14	16	18	20	24	29	35	47	91	129	210	320	660	920	1250

八、美标倒装油封旋塞阀 订货须知

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的美标倒装油封旋塞阀型号，请按型号直接向我司经营部订购。
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
