X43W二通法兰旋塞阀的关闭件或柱塞形的旋转阀，通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。二通法兰旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中，通道一般成矩形；而在锥形阀塞中，通道成梯形。这些形状使二通法兰旋塞阀的结构变得轻巧，但同时也产生了一定的损失。二通法兰旋塞阀更适于作为切断和接通介质以及分流适用，但是依据适用的性质和密封面的耐冲蚀性，有时也可用于节流。二通法兰旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
 |
 |
|---|---|

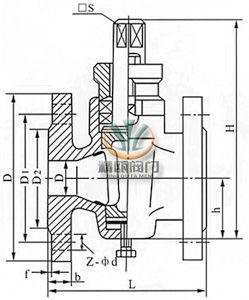

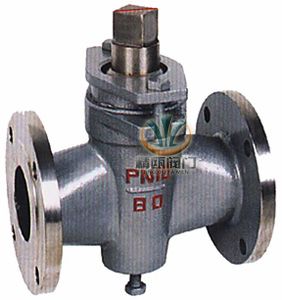

| X43W二通法兰旋塞阀 | X43W二通法兰旋塞阀 (尺寸图) |
| 型号 | 公称压力PN（MPa） | 试验压力PS（MPa） | 适用介质 | 工作温度（℃） | |
|---|---|---|---|---|---|
| 壳体 | 密封 | ||||
| X43W-0.6 X43W-0.6T |
0.6 | 0.9 | 0.6 | 煤气、油品 | ≤100 |
| X43W-0.6P | 0.6 | 0.9 | 0.6 | 硝酸类 | ≤250 |
| X43W-0.6R | 0.6 | 0.9 | 0.6 | 醋酸类 | ≤250 |
| X43W-0.6C | 0.6 | 0.9 | 0.6 | 水、油品 | ≤200 |
| 零件名称 | 阀 体 | 塞 子 | 填料压盖 | 填 料 |
|---|---|---|---|---|
| X43W-0.6 | 灰铸铁 | 灰铸铁 | 可锻铸铁 | 油浸石棉盘根 柔性石墨 |
| X43W-0.6T | 铸 铜 | 铸 铜 | 铸 铜 | |
| X43W-0.6P | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 不锈钢 | |
| X43W-0.6R | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 | 不锈钢 | |
| X43W-0.6C | 铸 钢 | 铸 钢 | 铸 钢 |
| 公称通径DN（mm） | 尺寸（mm） | ||||
|---|---|---|---|---|---|
| L | D | D1 | D2 | Z-￠d | |
| 10 | 80 | 75 | 50 | 32 | 4×12 |
| 15 | 80 | 80 | 55 | 40 | 4×12 |
| 20 | 90 | 90 | 65 | 50 | 4×12 |
| 25 | 100 | 100 | 75 | 60 | 4×12 |
| 32 | 115 | 120 | 90 | 70 | 4×14 |
| 40 | 130 | 130 | 100 | 80 | 4×14 |
| 50 | 145 | 140 | 110 | 90 | 4×14 |
| 65 | 160 | 160 | 130 | 110 | 4×14 |
| 80 | 200 | 185 | 150 | 125 | 4×18 |
| 100 | 230 | 205 | 170 | 145 | 4×18 |
| 125 | 250 | 235 | 200 | 175 | 8×18 |
| 150 | 320 | 260 | 225 | 200 | 8×18 |
| 200 | 350 | 315 | 280 | 255 | 8×18 |
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的二通法兰旋塞阀型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
