手动闸板阀别名手动插板阀，是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，手动闸板阀广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。
手动闸板阀结构简单、操纵灵活、重量轻、无卡阻。手动闸板阀特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节。手动闸板阀安装不受角度限制，操作方便，能随时调整尺度。
 |
 |
|---|---|

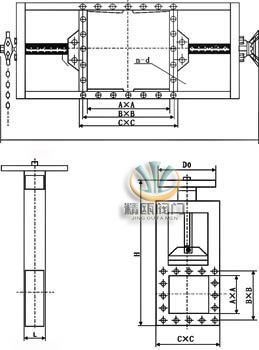

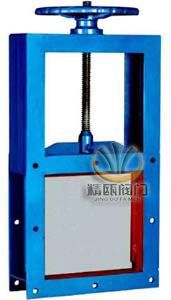

| 手动闸板阀,手动插板阀 | 手动闸板阀,手动插板阀 结构尺寸图 |
| 类别 Category | A×A | B×B | C×C | L | H | D0 | n-d |
|---|---|---|---|---|---|---|---|
| 单向 One-way |
220×200 | 256×256 | 296×296 | 100 | 820 | 300 | 8-φ12 |
| 250×250 | 306×306 | 346×346 | 100 | 930 | 340 | 8-φ14 | |
| 300×300 | 356×356 | 396×396 | 100 | 1050 | 380 | 8-φ14 | |
| 400×400 | 456×456 | 496×496 | 100 | 1140 | 445 | 12-φ14 | |
| 450×450 | 510×510 | 556×556 | 120 | 1450 | 530 | 12-φ18 | |
| 500×500 | 560×560 | 606×606 | 120 | 1610 | 580 | 16-φ18 | |
| 双向 Two-way |
600×600 | 660×660 | 706×706 | 120 | 1830 | 450 | 16-φ18 |
| 700×700 | 770×770 | 820×820 | 140 | 2130 | 450 | 20-φ18 | |
| 800×800 | 870×870 | 920×920 | 140 | 2440 | 450 | 20-φ18 | |
| 900×900 | 974×974 | 1030×1030 | 160 | 2660 | 450 | 24-φ23 | |
| 1000×1000 | 1074×1074 | 1130×113 | 160 | 2870 | 450 | 24-φ23 |
| 说明 | LZD-单向 | Ⅰ-手轮 | 链条节数M=0.105×-113(×是丝杆中心离地面高度)距地面小于1.7米用于手轮大于1.7米用链轮 |
| LMD-双向 | Ⅱ-链条 |
注：可来图来样定作非标的螺旋闸门
