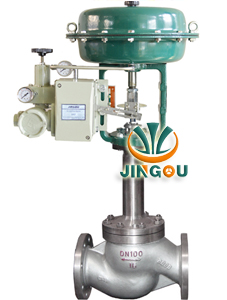

本公司的ZJHBP/M气动波纹管密封调节阀是在气动单座(套筒)调节阀的基础上加装波纹管来进行密封的，阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534标准。气动波纹管调节阀上阀盖采用波纹管密封结构，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另外气动波纹管密封调节阀也可用在真空的场合。调节阀的泄漏量符合ANSI B16.104标准。气动波纹管调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。
 |
 |
|---|---|
| ZJHBP/M气动波纹管密封调节阀 | ZJHBP/M气动波纹管密封调节阀 |
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数(KV) | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 允许压差(MPa) | 单座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 |
| 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4 | |||||||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||
| 阀盖形式 | 波纹管密封型-40～+350℃ | |||||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 阀芯形式 | 单座式、套筒式 | |||||||||||||
| 流量特性 | 等百分比、直线型 | |||||||||||||
| 配置执行器类别 | ZHA/B多弹簧簿膜执行机构 | ||||
|---|---|---|---|---|---|
| 执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面积(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程(mm) | 10、16 | 24 | 40 | 40、60 | 100 |
| 弹簧范围(KPa) | 20～100（标准）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
| 供气压力 | 140～400KPa | ||||
| 气源接口 | RC1/4" | ||||
| 环境温度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | ||||
| 作用形式 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) | ||||
 |
|
| 气动波纹管调节阀 (单座式) | 气动波纹管调节阀 (套筒式) |
| 1 | 阀体 | WCB | 304 | 316 | 316L |
|---|---|---|---|---|---|
| 2 | 垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
| 3 | 阀座 / 套筒 |
304 | 304 | 316 | 316L |
| 4 | 阀芯 | 304 | 304 | 316 | 316L |
| 5 | 导向套/并帽 | 304 | 304 | 316 | 316L |
| 6 | 中垫 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
| 7 | 阀盖 | WCB | 304 | 316 | 316L |
| 8 | 阀杆 | 304 | 304 | 316 | 316L |
| 9 | 波纹管 | 304 | 304 | 316 | 316L |
| 10 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 11 | 填料压盖 | WCB | 304 | 316 | 316L |
| 项目 | 不带定位器 | 带定位器 | ||
|---|---|---|---|---|
| 基本误差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死区% | 3.0 | 0.4 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 始点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ±2.5 | ±1.0 | ||
| 额定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×阀额定容量 | |||
| 可调范围R | 30：1 | |||
 |
|---|

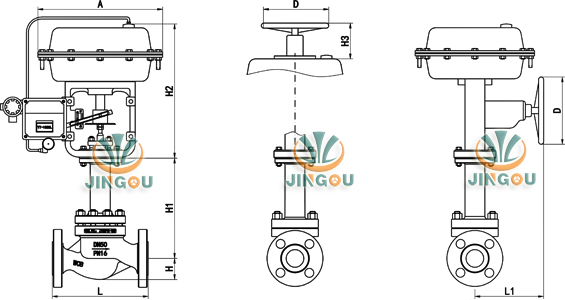

| ZJHB气动波纹管调节阀 (外形尺寸图) |
| 公称通径 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | |
| H1 | 365 | 365 | 425 | 430 | 445 | 660 | 680 | 690 | 748 | 740 | 780 | |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | |
| H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | |
| L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | 476 | |
| A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | |
| D | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | |
