ZJHW气动微小流量调节阀
 |
| 气动微小流量调节阀 |
一、气动微小流量调节阀 产品概述
本公司的ZJHW气动微小流量调节阀，简称气动小流量调节阀，是由我公司专业针对小流量工况自主研发的一款产品。它由气动薄膜执行器及微小流量调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动小流量调节阀具有体积小、重量轻、性能高、用于微小流量的准确控制等特点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。气动小流量调节阀特别适用于液体、蒸汽等介质的主流量调节场合。
二、气动微小流量调节阀 主要技术参数
| 公称通径(DN) |
G3/8"、1/2"、G3/4"、G1" |
| 阀座直径(dn) |
1.5 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
15 |
| 额定流量系数KV |
0.025 |
0.05 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.00 |
1.40 |
1.55 |
1.85 |
2.23 |
| 允许压差(MPa) |
≤公称压力 |
| 公称压力(MPa) |
1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 |
| 配用执行器型号 |
ZHA/B-11 |
| 额定行程(mm) |
8 |
10 |
12 |
| 阀盖形式 |
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) |
| 压盖形式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
| 阀芯形式 |
单座式 |
| 流量特性 |
等百分比、直线性 |
三、气动微小流量调节阀 执行器技术参数
| 配置执行器类别 |
ZHA/B多弹簧簿膜执行机构 |
| 执行器型号 |
ZHA/B-11 |
| 有效面积(cm2) |
200 |
| 行程(mm) |
10、16 |
| 弹簧范围(KPa) |
20～100（标准）、20-60、60-100、40-200、80-240 |
| 膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
| 供气压力 |
140～400KPa |
| 气源接口 |
RC1/4" |
| 环境温度 |
-30～+70℃ |
| 可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
四、气动微小流量调节阀 主要零件材料
| 阀体 |
WCB |
304 |
316 |
316L |
| 垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
| 阀座 |
304 |
304 |
316 |
316L |
| 阀芯 |
304 |
304 |
316 |
316L |
| 阀盖 |
WCB |
304 |
316 |
316L |
| 阀杆 |
304 |
304 |
316 |
316L |
| 填料 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
| 填料压盖 |
WCB |
304 |
316 |
316L |
五、气动微小流量调节阀 主要性能指标
| 项目 |
不带定位器 |
带定位器 |
| 基本误差% |
±5.0 |
±1.0 |
| 回差% |
3.0 |
1.0 |
| 死区% |
3.0 |
0.4 |
| 始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
| 始点 |
±5.0 |
±1.0 |
| 气关 |
始点 |
±5.0 |
±1.0 |
| 终点 |
±2.5 |
±1.0 |
| 额定行程偏差% |
≤2.5 |
| 泄露量L/h |
0.01%×阀额定容量 |
| 可调范围R |
30：1 |

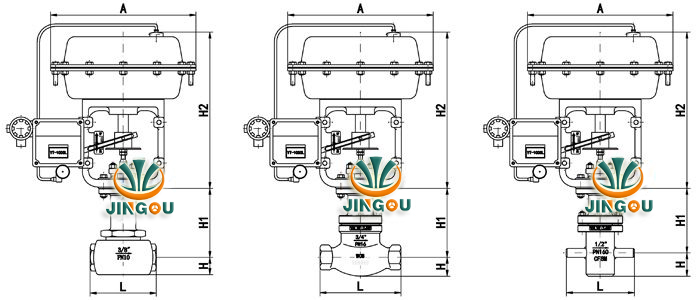

六、气动微小流量调节阀 外形图
 |
| 气动微小流量调节阀 (外形尺寸图) |
七、气动微小流量调节阀 安装连接尺寸
| 公称通径DN |
阀座直径dn |
L |
H |
H1 |
H2 |
A |
| G3/8“ |
1.5～15 |
95 |
30 |
130 |
350 |
230 |
| G1/2“ |
1.5～15 |
95 |
30 |
130 |
350 |
230 |
| G3/4“ |
1.5～15 |
110 |
30 |
130 |
350 |
230 |
| G1“ |
1.5～15 |
110 |
30 |
130 |
350 |
230 |
