ZTRS气动薄膜卫生级调节阀
 |
| ZTRS气动卫生级调节阀 |

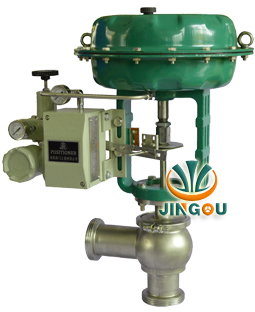

一、气动薄膜卫生级调节阀 产品概述
本公司的ZTRS气动卫生级调节阀适用于各种压力、温度、流量等物理量调节，如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。气动薄膜卫生级调节阀具有结构紧凑、装拆方便、调节精度高等优点，尤其是在压降损失小、流量大、可调范围广、流量精度高，完全符合IEC534-1-1978标准。气动卫生级调节阀泄漏量符合ANSIB16.104标准，气动卫生级调节阀配用不同的多弹簧执行机构，输出力大。气动卫生级调节阀角型设计确保阀门自排放，标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀体和阀帽，使阀门打开和维修快捷容易，使过程停机时间缩短。
二、气动薄膜卫生级调节阀 主要技术参数
| 公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| 阀座直径 dN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| 额定流量系数KV |
线性 |
5.2 |
6.3 |
6.9 |
11.2 |
17.6 |
27.5 |
44.7 |
69.3 |
110 |
| 等百分 |
4.8 |
5.6 |
6.3 |
10.5 |
16 |
25 |
40.5 |
63.6 |
100 |
| 额定行程(mm) |
10 |
16 |
25 |
40 |
| 执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
| 公称压力 |
卡箍式、螺纹式、法兰式（无特殊要求按卡箍式连接为准） |
| 阀盖形式 |
标准型-17～+230℃、高温型+230～+450℃ |
| 压盖型式 |
螺栓压紧式 |
| 密封填料 |
三元乙丙橡胶、聚四氟乙烯 |
| 阀芯形式 |
单座柱塞型阀芯 |
| 流量特性 |
线性、等百分比 |
三、气动薄膜卫生级调节阀 执行器技术参数
| 执行器名称 |
ZHA/B多弹簧簿膜执行机构 |
| 执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
| 有效面积(cm2) |
350 |
350 |
560 |
| 行程(mm) |
10、16 |
25 |
40 |
| 弹簧范围 |
1.5～3kg/cm2（0.15～0.3MPa） |
| 膜片材料 |
乙丙橡胶夹尼龙布 |
| 气源接口 |
RC1/4" |
| 环境温度 |
-30～+70℃ |
| 可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 作用形式 |
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
四、气动薄膜卫生级调节阀 主要零件材料
| 阀体 |
304 |
314 |
316 |
316L |
| 阀盖 |
304 |
314 |
316 |
316L |
| 垫片 |
聚四氟乙烯(PTFE) |
| 阀内件 |
304 |
314 |
316 |
316L |
| 卡箍 |
304 |
314 |
316 |
316L |
| 填料 |
V型聚四氟乙烯(PTFE) |
五、气动薄膜卫生级调节阀 主要性能指标
| 项目 |
不带定位器 |
带定位器 |
| 基本误差% |
±5.0 |
±1.0 |
| 回差% |
3.0 |
1.0 |
| 死区% |
3.0 |
0.4 |
| 始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
| 始点 |
±5.0 |
±1.0 |
| 气关 |
始点 |
±5.0 |
±1.0 |
| 终点 |
±2.5 |
±1.0 |
| 额定行程偏差% |
≤2.5 |
| 泄露量L/h |
0.01%×阀额定容量 |
| 可调范围R |
30：1 |

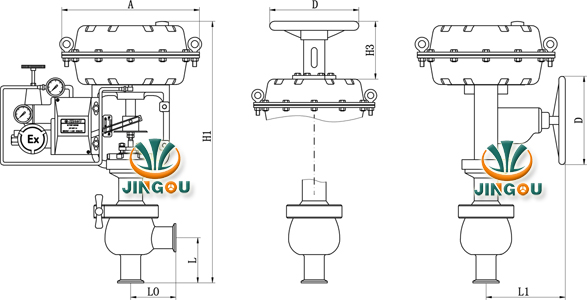

六、气动薄膜卫生级调节阀 外形图
 |
| ZTRS气动卫生级调节阀、气动薄膜卫生级调节阀 (外形尺寸图) |
七、气动薄膜卫生级调节阀 安装连接尺寸
| 公称通径 DN(mm) |
25 |
40 |
50 |
65 |
80 |
| L |
100 |
105 |
105 |
155 |
155 |
| L0 |
100 |
125 |
125 |
175 |
175 |
| H1 |
470 |
480 |
480 |
510 |
510 |
| H3 |
180 |
180 |
180 |
236 |
236 |
| L1 |
289 |
289 |
289 |
347 |
347 |
| A |
282 |
22 |
282 |
360 |
360 |
| D |
220 |
220 |
220 |
270 |
270 |
