D971F46电动衬氟蝶阀(对夹)

D941F46衬四氟电动蝶阀(法兰)

一、电动衬氟蝶阀 产品概述

精欧公司的电动衬氟蝶阀有开关型和调节型二种,衬氟蝶阀与电子式电动执行机构配套,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转,电动衬氟蝶阀具有功能强、体积小、轻便宜人,性能可靠、配套简单、流通能力大。衬四氟电动蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,电动衬氟蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。

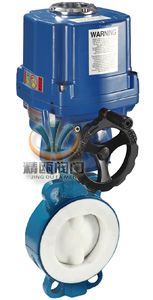

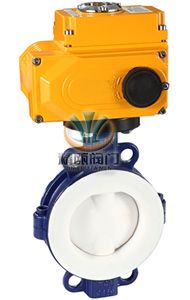

衬四氟电动蝶阀(法兰式) 衬四氟电动蝶阀(对夹式)
衬四氟电动蝶阀(法兰式) 衬四氟电动蝶阀(对夹式)

二、电动衬氟蝶阀 产品用途及特点

精欧公司的全衬聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料衬里蝶阀,具有耐腐蚀、无泄漏、寿命长等优点。衬四氟电动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
(1)小型轻便,容易拆装及维修,并可在任意位置安装。
(2)结构简单、紧凑,90°回转开启迅速。3
(3)操作扭矩小,省力轻巧。
(4)流量特性趋於直线,调节性能好。
(5)密封材料耐老化、耐腐蚀、可适用多种介质。

三、电动衬氟蝶阀 主要技术参数

称通经DN(mm) 50~1600
公称压力PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 电动
配置执行机构 可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

四、电动衬氟蝶阀 执行器参数及特点

电源电压 AC220/380V,50/60Hz
输出力矩 50N·M~2000N·M
动作范围 0~90° 0~360°
动作时间 15秒/30秒/60秒
保护装置 过热保护
环境温度 -30°~60°
手动操作 同附带手柄操作
限位 电气、机械二重限位
防护等级 相当于IP-65
防爆等级 ExdII BT4;特殊要求可定制ExdII BT6
位置测量 可选装开关或电位计
驱动电机 8W/E
进线接口 PE1/2〞进线线锁

(1)功能强劲:智能型、调节型、开关式。
(2)体积小巧:体积仅相当于同类产品的35%左右。
(3)使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
(4)保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
(5)智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和准确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或HR系列。≥DN600口径阀门一般采用380VAC电动执行器。

五、电动衬氟蝶阀 主要零件材料

零件名称 材料
阀体 (球墨铸钢、铸钢、不锈钢)+F46
蝶板 (灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料)+F46
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨

六、电动衬氟蝶阀 外形图

电动衬氟蝶阀 (法兰式) 电动衬氟蝶阀 (对夹式)
电动衬氟蝶阀 (法兰式) 电动衬氟蝶阀 (对夹式)

七、电动衬氟蝶阀 安装连接尺寸

公称通经(DN) 主要尺寸 法兰尺寸
L L1 H H1 1.0MPa 1.6MPa
D D1 n-Фd D D1 n-Фd
50 108 43 63 530 165 125 4-18 165 125 4-18
65 112 46 70 530 185 145 4-18 185 145 4-18
80 114 46 83 565 200 160 4-18 200 160 8-18
100 127 52 105 600 220 180 8-18 220 180 8-18
125 140 56 115 640 250 210 8-18 250 210 8-18
150 140 56 137 705 285 240 8-22 285 240 8-22
200 152 60 164 775 340 295 8-22 340 295 12-22
250 165 68 206 945 395 350 12-22 405 355 12-26
300 178 78 230 1070 445 400 12-22 460 410 12-26
350 190 78 248 1140 505 460 16-22 520 470 12-26
400 216 102 289 1210 565 515 16-26 580 525 16-26
450 222 114 320 1335 615 565 20-26 640 585 16-30
500 229 127 342 1415 670 620 20-26 715 650 20-30
600 267 154 413 1605 780 725 20-30 840 770 20-33
700 430 165 478 1844 895 840 24-30 910 840 24-36
800 470 190 525 2040 1015 950 24-33 1025 950 24-39
900 510 203 585 2255 1115 1050 28-33 1125 1050 28-39
1000 550 216 640 2380 1230 1160 28-36 1255 1170 28-42
1200 630 254 755 2640 1455 1380 32-39 1485 1390 32-48

八、电动衬氟蝶阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式(开关型,调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!

精欧公司专业生产电动衬氟蝶阀系列产品,欢迎来电咨询衬四氟电动蝶阀产品详细信息.我们将竭诚为您提供优质的服务!
