精欧公司的电动调节蝶阀属于电动阀和电动调节阀中的一个品种。连接方式主要有法兰式和对夹式。蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时电动调节蝶阀具有良好的流体控制特性。是工业自动化控制领域中的重要执行单元。电动调节蝶阀是以AC220V电源作为动力，接收工业自动化控制系统预设的参数值4～20mA信号来完成调节动作。主要适用于各种工业自动化经营的管道流量、压力、温度的控制。智能型电动蝶阀广泛应用于石油，化工，造纸，冶金，污水处理等经营部门的气体，蒸汽，液体输送管道中介质的调节。
 |
 |
|---|---|

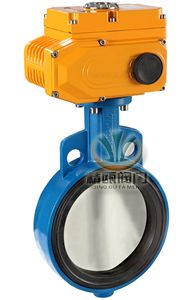

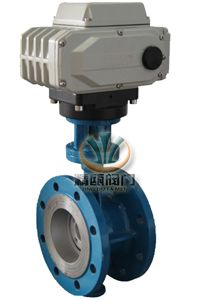

| 电动调节蝶阀 (对夹式) | 电动调节蝶阀 (法兰式) |
| 设计标准 | GB/T2238-1989 |
|---|---|
| 法兰连接尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 结构长度 | GB/T12221-1989 |
| 压力试验 | GB/T13927-2000；JB/T9092-1999 |
| 公称通径DN(mm) | 50～1200 |
|---|---|
| 公称压力 | PN0.6、1.6、2.5MPa |
| 连接形式 | 法兰式、对夹式 |
| 阀板形式 | 垂直板式 |
| 流量特性 | 近似快开型 |
| 动作范围 | 0～90° |
| 泄露量 | 按GB/T4213-92，为Kv值的10-4，软密封：零泄漏 |
| 基本误差 | ±2.5% |
| 回差 | ±2.5% |
| 死区 | 1% (可调) |
| 可调范围 | 50:1 |
| 配置执行机构 | 可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构 |
| 控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
| 电源电压 | AC220/380V，50/60Hz |
|---|---|
| 输出力矩 | 50N·M～2000N·M |
| 动作范围 | 0～90° 0～360° |
| 动作时间 | 15秒/30秒/60秒 |
| 保护装置 | 过热保护 |
| 环境温度 | -30°～60° |
| 手动操作 | 同附带手柄操作 |
| 限位 | 电气、机械二重限位 |
| 防护等级 | 相当于IP-65 |
| 防爆等级 | ExdII BT4；特殊要求可定制ExdII BT6 |
| 位置测量 | 可选装开关或电位计 |
| 驱动电机 | 8W/E |
| 进线接口 | PE1/2〞进线线锁 |
| 零件名称 | 材料名称 |
|---|---|
| 阀体 | 铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
| 蝶板 | 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
| 密封圈 | 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 |
| 阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
| 填料 | 聚四氟乙烯、柔性石墨 |
| 公称通径DN(mm) | DN50～1200 | ||||
|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低压气密试验 | 0.5～0.7 | ||||
| 适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | ||||
 |
 |
 |
|---|---|---|
| 电动调节蝶阀 (法兰式) | 电动调节蝶阀 (对夹式) | 电动调节蝶阀 (软密封) |
| 公称通经(DN) | 主要尺寸 | 法兰尺寸 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1/L2 | H | H1 | 1.0MPa | 1.6MPa | 2.5MPa | ||||||||
| 硬密封 | 软密封 | D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd | ||||
| 50 | 108 | 43 | 112 | 63 | 530 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 46 | 115 | 70 | 530 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 185 | 145 | 8-18 |
| 80 | 114 | 46 | 120 | 83 | 565 | 200 | 160 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 127 | 52 | 138 | 105 | 600 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 |
| 125 | 140 | 56 | 164 | 115 | 640 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | 270 | 220 | 8-26 |
| 150 | 140 | 56 | 175 | 137 | 705 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 |
| 200 | 152 | 60 | 200 | 164 | 775 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 |
| 250 | 165 | 68 | 243 | 206 | 945 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 |
| 300 | 178 | 78 | 250 | 230 | 1070 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 |
| 350 | 190 | 78 | 280 | 248 | 1140 | 505 | 460 | 16-22 | 520 | 470 | 12-26 | 555 | 490 | 16-33 |
| 400 | 216 | 102 | 305 | 289 | 1210 | 565 | 515 | 16-26 | 580 | 525 | 16-26 | 620 | 550 | 16-36 |
| 450 | 222 | 114 | 350 | 320 | 1335 | 615 | 565 | 20-26 | 640 | 585 | 16-30 | 670 | 600 | 20-36 |
| 500 | 229 | 127 | 380 | 343 | 1415 | 670 | 620 | 20-26 | 715 | 650 | 20-30 | 730 | 660 | 20-36 |
| 600 | 267 | 154 | 445 | 413 | 1605 | 780 | 725 | 20-30 | 840 | 770 | 20-33 | 845 | 770 | 20-39 |
| 700 | 292 | 165 | 480 | 478 | 1844 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 |
| 800 | 318 | 190 | 530 | 525 | 2040 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 |
| 900 | 330 | 203 | 580 | 585 | 2255 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 |
| 1000 | 410 | 216 | 650 | 640 | 2380 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-56 |
| 1200 | 470 | 254 | 760 | 755 | 2640 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 | 1530 | 1420 | 32-56 |
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
