D943H/F电动三偏心蝶阀

D973H/F电动金属密封蝶阀

一、电动三偏心蝶阀 产品概述

精欧公司的电动三偏心蝶阀属于长寿命、节能型电动蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。电动三偏心蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。电动金属密封蝶阀配用的角行程电动执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的准确定位，同时输出4～20mADC的位置反馈信号。因此电动金属密封蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等自动化控制中。

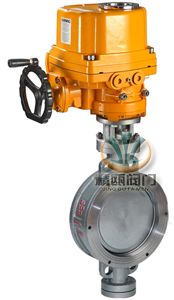

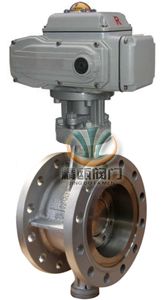

电动三偏心蝶阀 (D943H/F)	电动三偏心蝶阀 (D973H/F)

二、电动三偏心蝶阀 产品特点

由于电动三偏心蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
（1）开启力矩小，灵活方便，省力节能。
（2）三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
（3）耐高压、耐腐蚀、耐磨损、使用寿命长等。

三、电动三偏心蝶阀 主要技术参数及性能

四、电动三偏心蝶阀 电动执行器技术参数

五、电动三偏心蝶阀 主要零件材料

六、电动三偏心蝶阀 主要性能规范

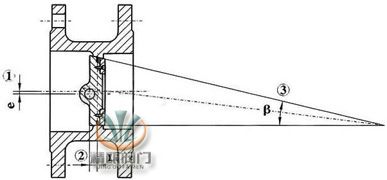

七、电动三偏心蝶阀 三偏心密封结构原理

（1）偏离管道中心
（2）偏离密封面中心
（3）倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。

电动三偏心蝶阀 (三偏心原理)	电动三偏心蝶阀 ( 金属密封结构)

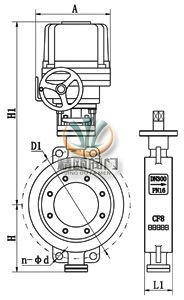

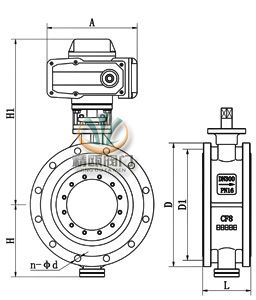

八、电动三偏心蝶阀 外形图

电动三偏心蝶阀 (法兰式)	电动三偏心蝶阀 ( 对夹式)

九、电动三偏心蝶阀 安装连接尺寸

十、电动三偏心蝶阀 产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
