D943H/D973H电动硬密封蝶阀

电动多层次金属密封蝶阀

一、电动硬密封蝶阀 产品概述

精欧公司的电动硬密封蝶阀被广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业,可安装在温度≤425℃,介质可为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。电动硬密封蝶阀配以电动执行气,可实现远距离控制和自动化操作。电动多层次金属密封蝶阀系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。

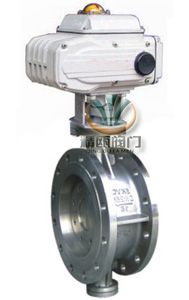

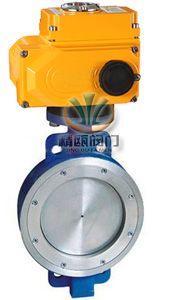

电动硬密封蝶阀 (法兰式) 电动硬密封蝶阀 (对夹式)
电动硬密封蝶阀 (法兰式) 电动硬密封蝶阀 (对夹式)

二、电动硬密封蝶阀 产品特点

由于电动硬密封蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:
(1)开启力矩小,灵活方便,省力节能。
(2)三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
(3)耐高压、耐腐蚀、耐磨损、使用寿命长等。

三、电动硬密封蝶阀 主要设计标准

设计标准 GB/T2238-1989
法兰连接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-2000;JB/T9092-1999

四、电动硬密封蝶阀 执行器参数及特点

(1)功能强劲:智能型、调节型、开关式。
(2)体积小巧:体积仅相当于同类产品的35%左右。
(3)使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
(4)保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
(5)智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN400口径阀门一般采用380VAC电动执行器。

五、电动硬密封蝶阀 主要零件材料

零件名称 材料
阀体 铸铁、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢、不锈钢、铬钼钢
密封圈 不锈钢与耐高温石棉板组合成多层次
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 O型圈、柔性石墨

六、电动硬密封蝶阀 主要性能规范

公称通径DN(mm) DN50~1200
公称压力 PN(MPa) 0.6 1.0 1.6 2.5
试验压力 强度试验 0.9 1.5 2.4 3.75
密封试验 0.66 1.1 1.76 2.75
低压气密试验 0.5~0.7
适用介质 空气、水、污水、蒸气、煤气、油品等
适用温度 碳钢:-29℃~600℃ 不锈钢:-40℃~600℃

七、电动硬密封蝶阀 三偏心密封结构原理

(1)偏离管道中心
(2)偏离密封面中心
(3)倾斜的锥形
当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。

电动硬密封蝶阀 (偏心原理) 电动硬密封蝶阀 ( 密封结构)
电动硬密封蝶阀 (偏心原理) 电动硬密封蝶阀 ( 密封结构)

八、电动硬密封蝶阀 外形图

电动硬密封蝶阀 (法兰式) 电动硬密封蝶阀 (对夹式)
电动硬密封蝶阀 (法兰式) 电动硬密封蝶阀 ( 对夹式)

九、电动硬密封蝶阀 安装连接尺寸

公称通经(DN) 主要尺寸 法兰尺寸
L L1 H H1 1.0MPa 1.6MPa 2.5MPa
D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 112 530 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 115 530 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 120 565 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 138 600 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 164 640 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 175 705 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 200 775 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 243 945 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 250 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 280 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 305 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 350 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 380 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 445 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 292 165 480 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 318 190 530 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 203 580 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 216 650 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 254 760 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

十、电动硬密封蝶阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式(开关型,调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!

精欧公司专业生产电动硬密封蝶阀系列产品,欢迎来电咨询电动多层次金属密封蝶阀产品详细信息.我们将竭诚为您提供优质的服务!
