J941H电动法兰截止阀

一、电动法兰截止阀 产品概述

精欧公司的J941H电动法兰截止阀是由电动执行机构和截止阀两部分组成，电动法兰截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。电动截止阀只适用于全开和全关，不允许作调节和节流。

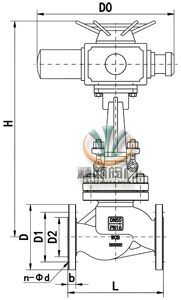

电动法兰截止阀 电动法兰截止阀 (连接尺寸图)

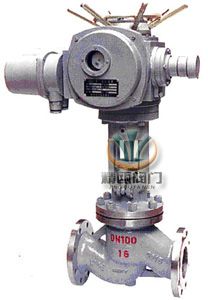

电动法兰截止阀 电动法兰截止阀 (连接尺寸图)

二、电动法兰截止阀 产品特点

（1）结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
（2）密封面采用不锈钢和硬质合金，使用寿命长。
（3）采用柔性石墨填料、密封可靠、操作轻便灵活。
（4）4、驱动方式分手动、电动、气动、齿轮传功，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。
（5）广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

三、电动法兰截止阀 主要零件材料

阀体 WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
阀瓣 WCB+D507MO、0Crl8Ni9Ti+Stellite12、CF8M+Stellite12、CF3M+Stellite12
螺纹压套 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
阀杆 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
阀盖 WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
填料 柔性石墨、PTFE
压盖 WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
滑块 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
电动执行器 壳体(HT200、WCB)

四、电动法兰截止阀 主要设计标准

设计与制造 GB/T12235
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB/T79
检验与试验 JB/T9092
材 料 碳钢 GB/T12229
不锈钢 GB/T12230
合金钢 Q/ZB66
标 志 GB/T12220
供 货 JB/T7928

五、电动法兰截止阀 主要性能规范

压力标准 公称压力(MPa)
试验压力(MPa) 1.6 2.5 4.0 6.4
强度试验 2.4 3.75 6.0 9.6
密封试验 1.76 2.75 4.4 7.04

六、电动法兰截止阀 外形连接尺寸

公称压力PN(MPa) 公称通径 DN(mm) 标准值 参考值
L D D1 n2 D6 b f f1 Z-φd L1 H 质量(kg)
1．6 50 230 160 125 100 / 16 3 / 4-φ18 590 645 48
65 290 180 145 120 / 18 3 / 4-φ18 590 690 60
80 310 195 160 135 / 20 3 / 8-φ18 590 715 65
100 350 215 180 155 / 20 3 / 8-φ18 590 770 71
125 400 254 210 185 / 22 3 / 8-φ18 590 780 119
150 480 280 240 210 / 24 3 / 8-φ23 590 810 210
200 600 335 295 265 / 26 3 / 12-φ23 810 967 320
250 622 405 355 320 / 30 3 / 12-φ25 810 1143 550
300 698 460 410 375 / 30 4 / 12-φ25 830 1292 785
2.5 50 230 160 125 100 / 20 3 / 4-φ18 590 645 50
65 290 180 145 120 / 22 3 / 8-φ18 590 690 65
80 310 195 160 135 / 22 3 / 8-φ18 590 715 67
100 350 230 190 160 / 24 3 / 8-φ23 590 770 73
125 400 270 220 188 / 28 3 / 8-φ25 590 780 127
150 480 300 250 218 / 30 3 / 8-φ25 810 810 215
200 600 360 310 278 / 34 3 / 12-φ25 810 967 322
250 622 425 370 332 / 36 3 / 12-φ30 830 1143 585
300 698 485 430 390 / 40 4 / 16-φ30 830 1292 795
4．0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
100 350 230 190 160 150 24 3 4．5 8-φ23 590 770 101
125 400 270 220 188 176 28 3 4．5 8-φ25 810 782 207
150 480 300 250 218 204 30 3 4．5 8-φ25 810 875 226
200 600 375 320 282 260 38 3 4．5 12-φ30 810 1160 399
6．4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
100 430 250 200 168 150 32 3 4．5 8-φ25 810 837 171
125 500 295 240 202 176 36 3 4．5 8-φ30 810 1031 243
150 550 340 280 240 204 38 3 4．5 8-φ34 830 1066 296
200 650 405 345 300 260 44 3 4．5 12-φ34 830 1213 420
10．0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
100 430 265 210 172 150 38 3 4．5 8-φ30 810 950 194
125 500 310 250 210 176 42 3 4．5 8-φ34 830 1141 285
150 550 350 290 250 204 46 3 4．5 12-φ34 830 1240 450
200 650 430 360 312 260 54 3 4．5 12-φ4l 830 1425 850
16．0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
100 430 300 240 200 150 48 3 4．5 8-φ34 830 935 238

七、电动法兰截止阀 产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！

精欧公司专业生产电动法兰截止阀系列产品,欢迎来电咨询电动截止阀产品详细信息.我们将竭诚为您提供优质的服务！
