ZRHPF46电动衬氟调节阀

ZDHPF46衬四氟电动调节阀

一、电动衬氟调节阀 产品概述

本公司的精小型电动衬氟调节阀,由低流阻直通单座阀,或与低流阻套筒阀配用德国进口PSL系列和日本工装3610系列直行程电动执行机构组成。电动衬氟调节阀配用的电动执行机构内有伺服放大器,无需另配用伺服放大器,有输入控制信号(4-20mADC或1-5VDC)及单相电源即可控制运转,实现对压力、流量、温度、液位等参数的调节。精小型电动衬氟调节阀具有体积小、重量轻、连线简单、流量大、调节精度高等特点,精小型电动衬氟调节阀广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。

ZRHPF46电动衬氟调节阀 ZDHPF4衬四氟电动调节阀
ZRHPF46电动衬氟调节阀 ZDHPF4衬四氟电动调节阀

二、电动衬氟调节阀 主要技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 150
阀座直径(dn) 20 25 32 40 50 65 80 100 150
额定流量系数(KV) 5.0 8 12 20 32 50 70 100 240
允许压差(MPa) 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0.6
公称压力(MPa) 1.6、2.5、4.0、6.4
额定行程(mm) 16 25 40 60
阀芯形式 单座柱塞式衬氟阀芯
流量特性 快开特性
配置执行器类别 3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数 电源电压:220V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

三、电动衬氟调节阀 主要零件材料

阀体、阀盖 ZG230-450衬F46
阀座、阀芯 304衬F46
阀杆 304衬F46
导向套 304衬F46
波纹管 不锈钢+F46

四、电动衬氟调节阀 主要性能指标

项目 指标值
基本误差% 配3810L±2.5; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

六、电动衬氟调节阀 外形图

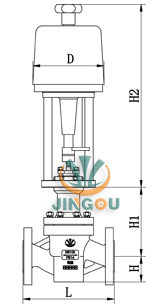

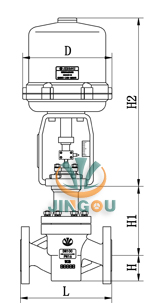

电动衬氟调节阀(配381L执行器) 电动衬氟调节阀(配PSL执行器)
电动衬氟调节阀(配381L执行器) 电动衬氟调节阀(配PSL执行器)

七、电动衬氟调节阀 安装连接尺寸

公称通径(DN) 20 25 32 40 50 65 80 100 125 150
L PN16/25 181 184 200 222 254 276 298 352 410 451
PN40 194 197 200 235 267 292 317 368 425 473
PN64 206 200 210 251 286 311 337 394 440 508
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195
H1 132 132 158 170 179 214 221 234 270 294
H2 3810L 373 373 495 495 495 700 700 700 725 725
PSL 465 465 465 465 465 560 560 560 560 560
D 3810L 225 225 225 225 225 257 257 257 310 310
PSL 177 177 177 177 177 182 182 182 182 182
