WZRHP电动温度调节阀

一、电动温度调节阀 产品概述

本公司的电动温度调节阀亦称为电动温度控制阀,是本公司由3810执行器和PSL系列执行器进行改装而成。电动温度调节阀由控制阀门、执行器、传感器和毛细管等部件组成。按用途分为加热型和冷却型。电动温度调节阀最大的特点只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合,电动温度控制阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而电动温度调节阀广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
电动温度调节阀主要适用于液体、气体和蒸汽,在各种冷却系统中的温度控制。当被控介质温度升高,控制阀门关闭(加热型);当被控介质温度升高,控制阀门开启(冷却型)。主要特点如下:
(1)控制精度高,工作稳定,安全可靠。
(2)感温液体膨胀均匀,比例式调节控制。
(3)温度设定操作简单,调节方便。
(4)体积小、重量轻,安装方便。

WZRHP电动温度调节阀 (配381执行器) WZDHP电动温度调节阀 (配PSL执行器)
WZRHP电动温度调节阀 (配381执行器) WZDHP电动温度调节阀 (配PSL执行器)

二、电动温度调节阀 工作原理

 电动温度控制阀由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成,根据用户需要,分别有加热型与冷却型两种结构。加热型调节阀的结构与原理:工作前主阀芯处于半开位置,传感器处于自然状态。接上电源,主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时,传感器即产生相应线性信号输入一体化执行机构,随即驱动阀杆、阀芯产生位移,关闭主阀芯停止加热。当温度低于设定值时,传感器即产生线性信号输入一体化执行机构,驱使阀芯渐开,使介质按抛物线特性流入储热箱,进行加热直至设定值。这样被控介质始终在设定温度范围内被控制,从而达到控温目的。备注:常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。

三、电动温度调节阀 主要技术参数

公称通径(mm) 20 25 32 40 50 65 80 100 125 150 200
流通能力(m3/h) 7 10 16 25 40 63 100 160 250 400 630
额定行程(mm) 6 8 10 14 20 30 30 40
公称压力(MPa) PN1.6、2.5、4.0、6.4MPa
阀体形式 直通铸造球型阀
阀盖形式 标准型-17~+230℃、高温型+230~+450℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式 单座式阀芯
流量特性 快开特性
调节精度(℃) ±1~±5
使用介质 蒸汽、水、油、气体
允许
泄漏量
硬密封 10 -4 X 阀额定容量
软密封 “ 0 ”
执行器型号 3810系列、PSL系列
温包、毛细管材料 H62、1Cr18Ni9Ti
毛细管长度 3米、5米、10米
温度控制范围 0~250℃
设定值偏差 ±2℃

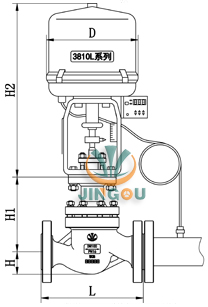

四、电动温度调节阀 外形图

电动温度调节阀(配3810L执行器) 电动温度调节阀(配PSL执行器)
电动温度调节阀(配3810L执行器) 电动温度调节阀(配PSL执行器)

五、电动温度调节阀 安装连接尺寸

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 181 184 200 222 254 276 298 352 410 451 600
PN40 194 197 200 235 267 292 317 368 425 473 610
PN64 206 200 210 251 286 311 337 394 440 508 650
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5
H1 132 132 158 170 179 214 221 234 270 294 331
H2 3810L 373 373 495 495 495 700 700 700 725 725 725
PSL 465 465 465 465 465 560 560 560 560 560 788
D 3810L 225 225 225 225 225 257 257 257 310 310 310
PSL 177 177 177 177 177 182 182 182 182 182 218
精欧公司专业生产电动温度调节阀系列产品,欢迎来电咨询电动温度控制阀产品详细信息.我们将竭诚为您提供优质的服务!
