ZRHGW电动高温调节阀

一、电动高温调节阀 产品概述

本公司的电动高温调节阀是采用智能一体化执行器与高精度低流阻调节阀阀体组成。电动高温调节阀具有关闭严密,结构紧凑,重量轻,维修方便等优点。电动高温调节阀配以3810系列(或者PSL系列)电动执行器和精小型调节阀体组成,内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动高温调节阀调节机构采用平衡式阀塞结构,电子式电动高温调节阀具有阀稳定性好,不易震动,噪音低,对温度敏感性小,允许使用压差不大、温度较大等特点。电动高温调节阀广泛使用于流量大,温度高,泄漏量要求不严格的场合。 广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。

ZRHGW电动高温调节阀 ZDHGW电动高温调节阀
ZRHGW电动高温调节阀 ZDHGW电动高温调节阀

二、电动高温调节阀 主要技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差(MPa) 单座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
额定行程(mm) 16 25 40 60 100
阀盖形式 高温型(+250~+450℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式、套筒式
流量特性 等百分比、直线型
配置执行器类别 3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数 电源电压:220V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

三、电动高温调节阀 主要结构图

电动高温调节阀 (单座式) 电动高温调节阀 (套筒式)
电动高温调节阀 (单座式) 电动高温调节阀 (套筒式)

四、电动高温调节阀 主要零件材料

1 阀体 WCB 304 316 316L
2 垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
3

阀座/套筒

304 304 316 316L
4 阀芯 304 304 316 316L
5 导向套/并帽 304 304 316 316L
6 中垫 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
7 阀盖 WCB 304 316 316L
8 阀杆 304 304 316 316L
9 散热片 碳钢 304 316 316L
10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
11 螺栓 25 不锈钢 不锈钢 不锈钢
12 填料压盖 WCB 304 316 316L

五、电动高温调节阀 主要性能指标

项目 指标值
基本误差% 配3810L±2.5; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

六、电动高温调节阀 外形图

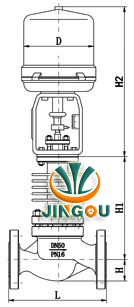

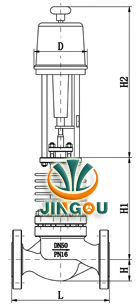

电动高温调节阀(配3810L执行器) 电动高温调节阀(配PSL执行器)
电动高温调节阀(配3810L执行器) 电动高温调节阀(配PSL执行器)

七、电动高温调节阀 安装连接尺寸

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 181 184 200 222 254 276 298 352 410 451 600 640 880
PN40 194 197 200 235 267 292 317 368 425 473 610 760 910
PN64 206 200 210 251 286 311 337 394 440 508 650 810 950
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 396 396 428 428 436 415 464 507 690 840 632 725 882
H2 3810L 373 373 495 495 495 700 700 700 725 725 725 725 725
PSL 465 465 465 465 465 560 560 560 560 560 788 788 788
D 3810L 225 225 225 225 225 257 257 257 310 310 310 310 310
PSL 177 177 177 177 177 182 182 182 182 182 218 218 218
