ZD(R)SG电动隔膜调节阀
一、电动隔膜调节阀 产品概述
本公司的ZRHG型直行程电动隔膜调节阀具有结构简单、流路阻小、流通力比同口径的其它阀大，密封无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。该电动隔膜调节阀由隔膜阀配用各类直行程电动执行器组成。电动隔膜调节阀配用的电动执行机构内有伺服系统，无需另配服放大器，有输入控制信号（4-20mA或1-5VDC）及单相电源即可控制运转，实现对压力、流 量、温度、液位等参数的调节。
二、电动隔膜调节阀 主要技术参数
| 公称通径(DN) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
| 阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 流量系数 |
KV |
8 |
12 |
16 |
38 |
60 |
68 |
90 |
150 |
300 |
500 |
600 |
1200 |
1800 |
| 允许压差(MPa) |
1.0 |
0.89 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
0.6 |
0.38 |
0.15 |
0.09 |
| 公称压力(MPa) |
1.6、2.5、4.0、6.4 |
| 额定行程(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
| 阀盖形式 |
标准型(-17～+250℃) |
| 压盖形式 |
螺栓压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
| 阀芯形式 |
隔膜式 |
| 流量特性 |
快开特性 |
| 配置执行器类别 |
381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器) |
| 执行器参数 |
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 |
| 环境温度：-25～+70℃、环境湿度：≤95% |
三、电动隔膜调节阀 主要零件材料
| 阀体 |
HT200、ZG230～450或下述材质衬里 |
| 隔膜 |
丁荃胶、天然胶、聚四氟乙烯波纹 |
| 薄膜 |
丁腈橡胶夹增强涤纶织物 |
| 弹簧 |
60S12Mn、阀体衬里材质及适用范围 |
四、电动隔膜调节阀 阀体衬里材料适用场合
| 阀体衬里 |
使用温度（℃） |
适用介质 |
| 无衬里 |
-10～+175 |
适用于非腐蚀性介质 |
| 软橡胶 |
-10～+85 |
有很好的耐磨性能，适用于水泥、粘土、煤尘、干燥化肥等 |
| 硬橡胶 |
-10～+85 |
适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等 |
| 氯丁胶 |
-10～+105 |
适用于动物油、植物油和润滑油，PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好 |
| 丁荃胶 |
-10～+120 |
防腐性能和耐磨性能良好，对大部分无机酸和酸性灰浆的耐蚀性更好 |
| 搪瓷 |
-10～+175 |
适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物 |
| 氟46 |
-10～+190 |
适用于硫酸、盐酸、氢氧化钠等强腐蚀介质 |
五、电动隔膜调节阀 隔膜衬里材料适用场合
| 隔膜材质 |
使用温度（℃） |
适用介质 |
| 丁荃胶（B级） |
-40～+100 |
大部分无机酸如：硫酸、氢氟酸、磷酸等适用，耐蚀性好，同时而各种碱和盐类 |
| 天然胶（Q级） |
-50～+100 |
主要用于净化水、无机盐和烯的矿物酸介质 |
| 聚四氟乙烯 |
-10～+150 |
极优的化学稳定性、耐强酸、浓碱、强氧化剂的腐蚀 |
六、电动隔膜调节阀 主要性能指标
| 项目 |
指标值 |
| 基本误差％ |
≤±3.5 |
| 回差％ |
≤2.5 |
| 死区％ |
≤3.0 |
| 始终点偏差％ |
±2.5 |
| 额定行程偏差％ |
±2.5 |
| 纯滞后 |
≤IS |
| 允许泄量L/H |
橡胶隔膜片“0”，聚四乙烯隔膜为0.5％×阀额定容量（许用压差下的水） |
| 绝缘电阻 |
不小于20M |
| 阻尼特性 |
不大于3周半 |
七、电动隔膜调节阀 外形图
 |
 |

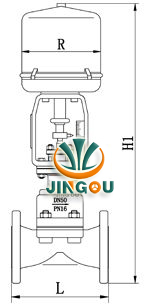

| 电动隔膜调节阀(配3810L执行器) |

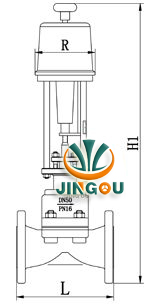

电动隔膜调节阀(配PSL执行器) |
八、电动隔膜调节阀 安装连接尺寸
| 公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
| L(mm) |
181 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
720 |
| 配PSL |
H1(mm) |
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
| 重量(KG) |
15 |
17 |
24 |
29 |
49 |
61 |
82 |
150 |
211 |
370 |
| 配381L |
H1(mm) |
501 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
1345 |
| 重量(KG) |
23 |
24 |
39 |
44 |
64 |
76 |
97 |
203 |
264 |
418 |
| D |
配381L |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
| 配PSL |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
218 |
218 |
