本公司的ZMQF/H气动薄膜三通切断阀采用顶导向结构，配用多弹簧执行机构。气动薄膜切断阀具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
气动薄膜三通切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。气动薄膜三通切断阀广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的经营过程自动控制和远程控制系统中。
气动三通切断阀产品主要有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、64四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。
-1.jpg) |
-2.jpg) |
|---|---|

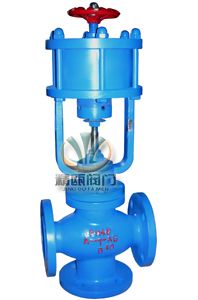

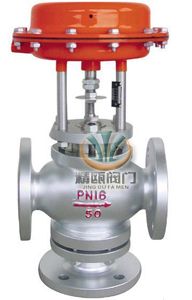

| ZMQF/H气动薄膜三通切断阀 | ZMQF/H气动薄膜三通切断阀 (结构图) |
（1）气动三通切断阀采用多弹簧执行机构与调节机构用三根立相连，整个高度可减小约30％，重量可减轻约30％。
（2）阀体按流体力学原理设计成等截面低流阻流道，额定流量系统数增大30％。
（3）阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为质材料制作，关闭进密封性能优良。
（4）平衡型阀内件，提高了切断阀的许用压差。
| 公称通径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数Kv | 8 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 690 | |
| 额定行程mm | 8 | 12 | 20 | 25 | 40 | 60 | ||||||
| 有效面积cm2 | 100 | 200 | 400 | 600 | 1000 | |||||||
| 允许泄 露量 |
硬密封 | 1.2X10-7 × 阀额定容量 | ||||||||||
| 软密封 | VI 级、无泄露 | |||||||||||
| 允许压差MPa | ≤ 公称压力 | |||||||||||
| 信号压力KPa | 0 ～ 250(薄膜式) | |||||||||||
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) | |||||||||||
| 压盖型式 | 螺栓压紧式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 | |||||||||||
| 阀芯形式 | 双导向双座型阀芯 | |||||||||||
| 流量特性 | 快开特性 | |||||||||||
| 1 | 阀体 | WCB | 304 | 316 | 316L |
|---|---|---|---|---|---|
| 2 | 阀座 | 304 | 304 | 316 | 316L |
| 3 | 阀芯 | 304 | 304 | 316 | 316L |
| 4 | 垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
| 5 | 连接套 | 304 | 304 | 316 | 316L |
| 6 | 导向套 | 304 | 304 | 316 | 316L |
| 7 | 中垫 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
| 8 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 9 | 填料压盖 | WCB | 304 | 316 | 316L |
| 10 | 阀杆 | 304 | 304 | 316 | 316L |
| 11 | 指示盘 | 铝片 | |||
| 12 | 标尺 | 铝片 | |||
| 13 | 执行器 | 缸体：碳钢、膜片：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | |||
-3.jpg) |
-4.jpg) |
|---|---|

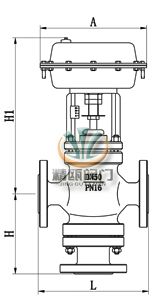

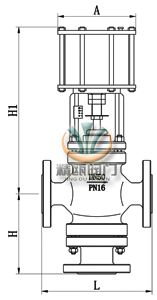

| ZMQF/H气动薄膜切断阀 (薄膜执行器) | ZMQF/H气动活塞式切断阀 (活塞执行器) |
| 公称通经 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 196 | 232 | 308 | 394 | 498 | |||||||
| L | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| H | 132 | 132 | 135 | 140 | 150 | 160 | 160 | 170 | 325 | 450 | 495 | |
| H1 | 根据所配置气动执行机构而定 | |||||||||||
| 重量(kg) | 薄膜式 | 9 | 11 | 13 | 16 | 21 | 33 | 43 | 58 | 70 | 86 | 115 |
| 活塞式 | 12 | 14 | 17 | 20 | 26 | 38 | 48 | 64 | 79 | 95 | 125 | |
