FBQ641气动防爆球阀

一、气动防爆球阀 产品概述

精欧公司的气动防爆球阀采用AT(GT)系列气动执行器及浮动式球阀组成，适用于调节、切断的场合。气动防爆球阀密封性能优良，流通能力大，结构简单，使用寿命长，便于维修。配用的执行机构具结构简单，紧凑，性能卓越，输出力矩大等特点。气动防爆球阀配以防爆行程限位开关、防爆电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的独特优点是一旦动力源发生故障，防爆型气动球阀将按控制系统的要求自动处于开启或关闭的位置。气动防爆球阀广泛应用于化工，石油，轻纺，电力，食品制药，制冷，航空，航天，造纸等工业领域，不仅能控制气体，液体和蒸汽介质，也适用于控制污水和含有纤维的本质。

气动防爆球阀	防爆型气动球阀

二、气动防爆球阀 产品特点

（1）流体阻力小、球阀是所有阀类中流体阻力更小的一种，即使是缩径球阀，其流体阻力也相当小。
（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。

三、主要设计标准

四、气动防爆球阀 主要技术参数及性能

五、气动防爆球阀 执行器技术参数

采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

六、气动防爆球阀 主要零件材料

七、气动防爆球阀 主要性能规范

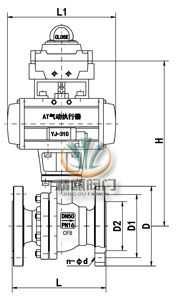

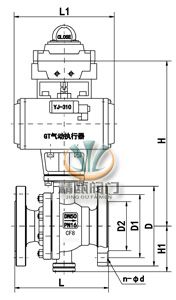

八、气动防爆球阀 外形图

气动防爆球阀 (浮动式阀体)	防爆型气动球阀 (固定式阀体)

九、气动防爆球阀 安装连接尺寸

十、气动防爆球阀 产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动防爆球阀的技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
