Q641F气动软密封球阀
一、气动软密封球阀 产品概述
精欧公司的Q641F气动软密封球阀是一种转角为90°的旋转类阀门。密封性能优良，流量系数大，流阻系数小，结构简单，使用寿命长，便于维修。气动软密封球阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动软密封球阀具有连线简单、结构紧凑、动作稳定可靠等优点。气动软密封球阀广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。
 |
 |
| 气动软密封球阀 |
气动四氟密封球阀 |
二、气动软密封球阀 产品特点
（1）流体阻力小、球阀是所有阀类中流体阻力更小的一种，即使是缩径球阀，其流体阻力也相当小。
（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
三、气动软密封球阀 主要设计标准
| 设计与制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
| 法兰尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 结构长度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 检验与试验 |
JB/T 9092、API 598、GB/T13927 |
四、气动软密封球阀 主要技术参数及性能
| 公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 流量系数Kv |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
| 公称压力(MPa) |
PN1.6、2.5、4.0、6.4MPa |
| 泄漏量 |
软密封：零泄漏 |
| 阀体形式 |
两段式阀体(浮动球体) |
两段式阀体(固定球体) |
| 阀芯形式 |
“O”型球形阀芯 |
| 密封填料 |
聚四氟乙烯(PTFE)、金属石墨缠绕垫片 |
| 连接形式 |
法兰、焊接、螺纹 |
| 流量特性 |
近似快开特性 |
| 可调范围 |
DN15-65 |
DN80-300 |
| 250:1 |
350:1 |
| 适用温度 |
密封面 |
| PTFE≤180℃、PPL≤280℃ |
| 配置执行机构 |
GT、SR、ST、AT、AW系列单双作用气动执行器 |
| 控制方式 |
开关型(开关两位控制)、调节型(4～20mA控制) |
五、气动软密封球阀 执行器技术参数
| 执行器型号 |
GT、SR、ST、AT、AW系列单双作用气动执行器 |
| 供气压力 |
0.4～0.7MPa |
| 气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 |
-30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
六、气动软密封球阀 主要零件材料
| 零件名称 |
材料 |
| 阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
| 球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
| 阀杆 |
2Cr13 |
304 |
316 |
316L |
| 阀座密封圈 |
不锈钢+淡化处理 |
| 填料 |
V型PTFE四氟填料、柔性石墨 |
七、气动软密封球阀 主要性能规范
| 公称通径DN(mm) |
DN15-300 |
| 公称压力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
| 试验压力 |
强度试验 |
1.5 |
2.4 |
3.75 |
6.0 |
9.60 |
| 密封试验 |
1.1 |
1.76 |
2.75 |
4.4 |
7.04 |
| 低压气密试验 |
0.5～0.7 |
| 适用介质 |
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
八、气动软密封球阀 外形图
 |
 |

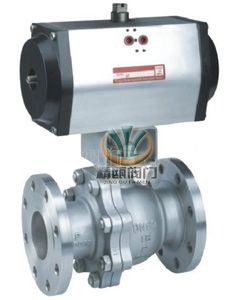

| 气动软密封球阀 |

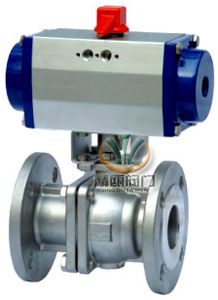

气动四氟密封球阀(固定式阀体) |
九、气动软密封球阀 安装连接尺寸
| 公称通径DN(mm) |
主要尺寸 |
法兰尺寸 |
| PN1.6MPa |
PN2.5MPa |
| L |
H |
H1 |
L1 |
D |
D1 |
D2 |
n-φd |
D |
D1 |
D2 |
n-φd |
| 15 |
130 |
185 |
/ |
140 |
95 |
65 |
46 |
4-14 |
95 |
65 |
46 |
4-14 |
| 20 |
140 |
191 |
/ |
140 |
105 |
75 |
45 |
4-14 |
105 |
75 |
56 |
4-14 |
| 25 |
150 |
193 |
/ |
140 |
115 |
85 |
65 |
4-14 |
115 |
85 |
65 |
4-14 |
| 32 |
165 |
212 |
/ |
164 |
140 |
100 |
76 |
4-18 |
140 |
100 |
76 |
4-18 |
| 40 |
180 |
217 |
/ |
164 |
150 |
110 |
84 |
4-18 |
150 |
110 |
84 |
4-18 |
| 50 |
200 |
260 |
102 |
190 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
| 65 |
220 |
293 |
114 |
210 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
8-18 |
| 80 |
250 |
323 |
127 |
247 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
| 100 |
280 |
382 |
152 |
276 |
220 |
180 |
156 |
8-18 |
235 |
190 |
156 |
8-22 |
| 125 |
320 |
468 |
184 |
348 |
250 |
210 |
184 |
8-18 |
270 |
220 |
184 |
8-26 |
| 150 |
360 |
510 |
219 |
378 |
285 |
240 |
211 |
8-22 |
300 |
250 |
211 |
8-26 |
| 200 |
400 |
655 |
273 |
524 |
340 |
295 |
266 |
12-22 |
360 |
310 |
274 |
12-26 |
| 250 |
630 |
/ |
360 |
/ |
405 |
355 |
319 |
12-26 |
425 |
370 |
330 |
12-30 |
| 300 |
750 |
/ |
395 |
/ |
460 |
410 |
370 |
12-26 |
485 |
430 |
389 |
16-30 |
