精欧公司的气动塑料球阀是由高灵敏度气动活塞式执行器及UPVC塑料球阀组成。UPVC气动球阀适用于带腐蚀性介质的输送过程的截流。重量轻、耐腐蚀性强。所有UPVC气动球阀被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
 |
 |
|---|---|

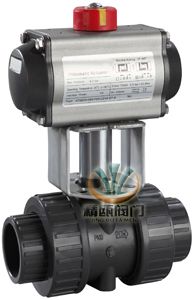

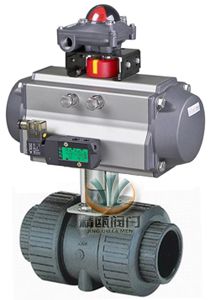

| 气动塑料球阀 | 气动塑料球阀 |
（1）外型结构紧凑美观。
（2）本体重量轻容易安装。
（3）材质卫生无毒。
（4）耐腐蚀性强，应用范围广。
（5）耐磨损、容易拆卸，维护简单易行。
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| 公称压力(MPa) | PN1.0-1.6MPa | ||||||||
| 连接方式 | 法兰、螺纹、由令 | ||||||||
| 阀体结构 | 一体、三通L、三通T | ||||||||
| 阀体材质 | UPVC、CPVC、PP | ||||||||
| 阀芯材质 | UPVC、CPVC、PP | ||||||||
| 密封材质 | PTFE | ||||||||
| 适用温度 | 0～+60℃ | ||||||||
| 适用介质 | PVC兼容的食品工业化学溶剂 | ||||||||
| 配置执行机构 | GT、AT、ST系列单双作用气动执行器 | ||||||||
| 控制方式 | 开关两位控制、4～20mA模拟量信号控制 | ||||||||
| 执行器型号 | GT、AT、ST系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构、双作用执行机构 |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。
 |
 |
|---|---|
| 气动塑料球阀 (螺纹) | 气动塑料球阀 (法兰) |
| 公称通径DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
|---|---|---|---|---|---|---|---|---|
| 内螺纹尺寸G" | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 |
| A | 115 | 165 | 65 | 165 | 180 | 180 | 230 | 230 |
| L | 103 | 112 | 122 | 130 | 152 | 157 | 187 | 236 |
| H | 140 | 140 | 165 | 165 | 250 | 250 | 280 | 280 |
| 重量(Kg) | 5.6 | 5.7 | 5.8 | 6 | 6.3 | 6.5 | 7.3 | 7.8 |
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动塑料球阀的技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
