GQ641气动高温球阀
一、气动高温球阀 产品概述
精欧公司的GQ641气动高温球阀是采用金属硬密封球阀及活塞式气动执行器组成。密封面采用金属硬密封阀座，可适用于≤500°以内的介质。气动高温球阀可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4～0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动高温球阀整体具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动高温球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
 |
 |

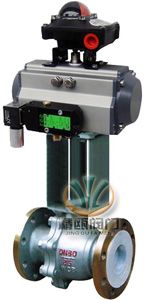

| 气动高温球阀 (配AT执行器) |
耐高温气动球阀 (配GT执行器) |
二、气动高温球阀 主要技术参数及性能
| 公称通径DN(mm) |
15～200 |
执行器型号 |
GT、AT、AW系列单双作用气动执行器 |
| 公称压力(MPa) |
PN1.6、2.5、4.0、6.4 MPa |
供气压力 |
0.4～0.7MPa |
| 阀体形式 |
两段式铸造球阀 |
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 连接形式 |
法兰式、焊接式 |
环境温度 |
-30～+70℃ |
| 阀芯形式 |
"O"型球形阀芯 |
作用形式 |
单作用执行机构、双作用执行机构 |
| 密封填料 |
柔性石墨、金属缠绕垫片 |
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 流量特性 |
近似快开型 |
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。 |
| 动作范围 |
0～90° |
| 泄露量Q |
按GB/T4213-92，小于额定KV0.01% |
| 适用温度 |
PPL≤300℃、硬密封≤450℃ |
| 基本误差 |
带定位器：小于全行程的±2% |
| 死区 |
带定位器：小于全行程的2% |
| 可调范围 |
250：1 |
| 配置执行机构 |
GT、AT、AW系列单双作用气动执行器 |
| 控制方式 |
开关两位控制、4-20mA模拟量控制 |
三、气动高温球阀 主要设计标准
| 设计与制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
| 法兰尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 结构长度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 检验与试验 |
JB/T 9092、API 598、GB/T13927 |
四、气动高温球阀 主要零件材料
| 零件名称 |
材料名称 |
| 阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
| 球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
| 阀杆 |
2Cr13 |
304 |
316 |
316L |
| 密封圈 |
增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈 |
| 适用介质 |
水、气体、蒸汽、油品等 |
硝酸等腐蚀性介质 |
醋酸等腐蚀介质 |
尿素等腐蚀性介质 |
五、气动高温球阀 主要性能规范
| 公称通径DN(mm) |
DN15-300 |
| 公称压力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
| 试验压力 |
强度试验 |
1.5 |
2.4 |
3.75 |
6.0 |
9.60 |
| 密封试验 |
1.1 |
1.76 |
2.75 |
4.4 |
7.04 |
| 低压气密试验 |
0.5～0.7 |
| 适用介质 |
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
六、气动高温球阀 外形图
 |
 |

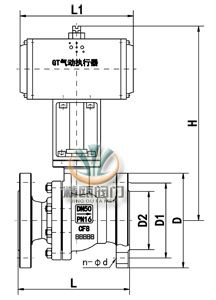

| 气动高温球阀 (浮动式阀体) |

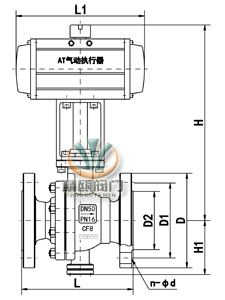

气动高温球阀 (固定式阀体) |
七、气动高温球阀 安装连接尺寸
| 公称通径DN(mm) |
主要尺寸 |
法兰尺寸 |
| PN1.6MPa |
PN2.5MPa |
| L |
H |
H1 |
L1 |
D |
D1 |
D2 |
n-φd |
D |
D1 |
D2 |
n-φd |
| 15 |
130 |
235 |
/ |
140 |
95 |
65 |
46 |
4-14 |
95 |
65 |
46 |
4-14 |
| 20 |
140 |
242 |
/ |
140 |
105 |
75 |
45 |
4-14 |
105 |
75 |
56 |
4-14 |
| 25 |
150 |
245 |
/ |
140 |
115 |
85 |
65 |
4-14 |
115 |
85 |
65 |
4-14 |
| 32 |
165 |
267 |
/ |
164 |
140 |
100 |
76 |
4-18 |
140 |
100 |
76 |
4-18 |
| 40 |
180 |
267 |
/ |
164 |
150 |
110 |
84 |
4-18 |
150 |
110 |
84 |
4-18 |
| 50 |
200 |
310 |
102 |
190 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
| 65 |
220 |
340 |
114 |
210 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
8-18 |
| 80 |
250 |
373 |
127 |
247 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
| 100 |
280 |
430 |
152 |
276 |
220 |
180 |
156 |
8-18 |
235 |
190 |
156 |
8-22 |
| 125 |
320 |
520 |
184 |
348 |
250 |
210 |
184 |
8-18 |
270 |
220 |
184 |
8-26 |
| 150 |
360 |
560 |
219 |
378 |
285 |
240 |
211 |
8-22 |
300 |
250 |
211 |
8-26 |
| 200 |
400 |
710 |
273 |
524 |
340 |
295 |
266 |
12-22 |
360 |
310 |
274 |
12-26 |
| 250 |
630 |
/ |
360 |
/ |
405 |
355 |
319 |
12-26 |
425 |
370 |
330 |
12-30 |
| 300 |
750 |
/ |
395 |
/ |
460 |
410 |
370 |
12-26 |
485 |
430 |
389 |
16-30 |
八、气动高温球阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动高温球阀的技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
精欧公司专业生产气动高温球阀系列产品,欢迎来电咨询防爆型气动不锈钢球阀产品详细信息.我们将竭诚为您提供优质的服务！
