Q644/Q645气动三通球阀

一、气动三通球阀 产品概述

精欧公司的气动三通球阀是一种三通道的回转型球阀, 用于介质分流、合流及流向切换,任何一个管道都可以作为入口或出口。气动三通球阀分有气动三通L型球阀气动三通T型球阀两种,可以满足不同的经营工艺要求。气动三通L型球阀是对三条管道中的两条管道进行切断,气动三通T型球阀实现把三条连通管道进行合流与分流。气动三通球阀与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动三通球阀广泛应用于化工,石油,轻纺,电力,食品制药,制冷,航空,航天,造纸等工业领域。

气动三通L型球阀 气动三通T型球阀
气动三通L型球阀 气动三通T型球阀

二、气动三通球阀 产品特点

(1)流体阻力小,其阻力系数与同长度的管段相等。
(2)结构简单、体积小、重量轻。
(3)紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
(4)操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
(5)维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
(6)在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起气动三通球阀密封面的侵蚀。
(7)适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

三、气动三通球阀 主要技术参数及性能

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
允许压差(MPa) ≤公称压力
动作范围 0~90°
阀体形式 二段分体式铸造阀体
阀盖形式 整体式
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
连接方式 法兰式、螺纹式(适用于1/2"~2")
阀芯形式 三通球型阀芯
流量特性 近似快开特性
泄露量Q 软密封:零泄露;金属密封:按GB/T4213-92,小于额定KV0.01%
基本误差 ±1%
回差 ±1%
死区 ≤1%
配置执行器型号 GT、SR、ST、AT、AW系列单双作用气动执行器
控制方式 开关两位控制、4-20mA模拟量控制

四、气动三通球阀 执行器技术参数

执行器型号 GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

五、气动三通球阀 主要设计标准

设计与制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸 JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543
结构长度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验 JB/T 9092、API 598、GB/T13927

六、气动三通球阀 主要零件材料

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

七、气动三通球阀 控制方式

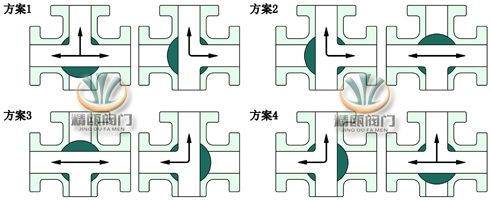

气动三通球阀分L型和T型,介质流通方向见下图。气动三通L型球阀适用于介质流向的切换,能使相互垂直的两个通道连通:气动三通T型球阀适用于介质的分流、合流或流向 切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,气动三通球阀一般采用三个阀座结构,亦可根据用户要求采用四阀座结构。

"T"型气动三通球阀流向示意图 "L"型气动三通球阀流向示意图

八、气动三通球阀 外形图

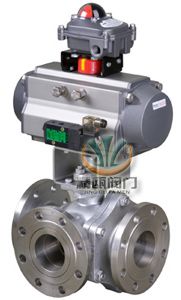

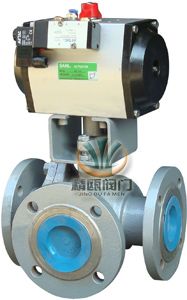

气动三通球阀 (配GT执行器) 气动三通球阀 (配AT执行器) PN4.0-6.4MPa法兰尺寸
气动三通球阀 (配GT执行器) 气动三通球阀 (配AT执行器) PN4.0-6.4MPa法兰尺寸

九、气动三通球阀 安装连接尺寸

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
L 150 150 180 200 220 240 260 280 320 380 440 550
L1 75 75 90 100 110 120 130 140 160 190 220 275
H 185 191 193 212 217 260 293 323 382 468 510 655
W 140 140 140 164 164 190 210 247 276 348 378 524
PN1.6MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 220 250 285 340
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 46 56 65 76 84 99 118 132 156 184 211 266
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22
PN2.5MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 360
D1 65 75 85 100 110 125 145 160 190 220 250 310
D2 46 56 65 76 84 99 118 132 156 184 211 274
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26
PN4.0MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 375
D1 65 75 85 100 110 125 145 160 190 220 250 320
D6 40 51 58 66 76 88 110 121 150 176 204 260
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-30
PN6.4MPa法兰连接尺寸
D 105 130 140 155 170 180 205 215 250 295 345 415
D1 75 90 100 110 125 135 160 170 200 240 280 345
D6 40 51 58 66 76 88 110 121 150 176 204 260
n-φd 4-14 4-18 4-18 4-22 4-22 4-22 8-22 8-22 8-26 8-30 8-33 12-36

十、气动三通球阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供气动三通球阀的技术参数,方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!

精欧公司专业生产气动三通球阀系列产品,欢迎来电咨询气动三通L型球阀球阀产品详细信息.我们将竭诚为您提供优质的服务!
